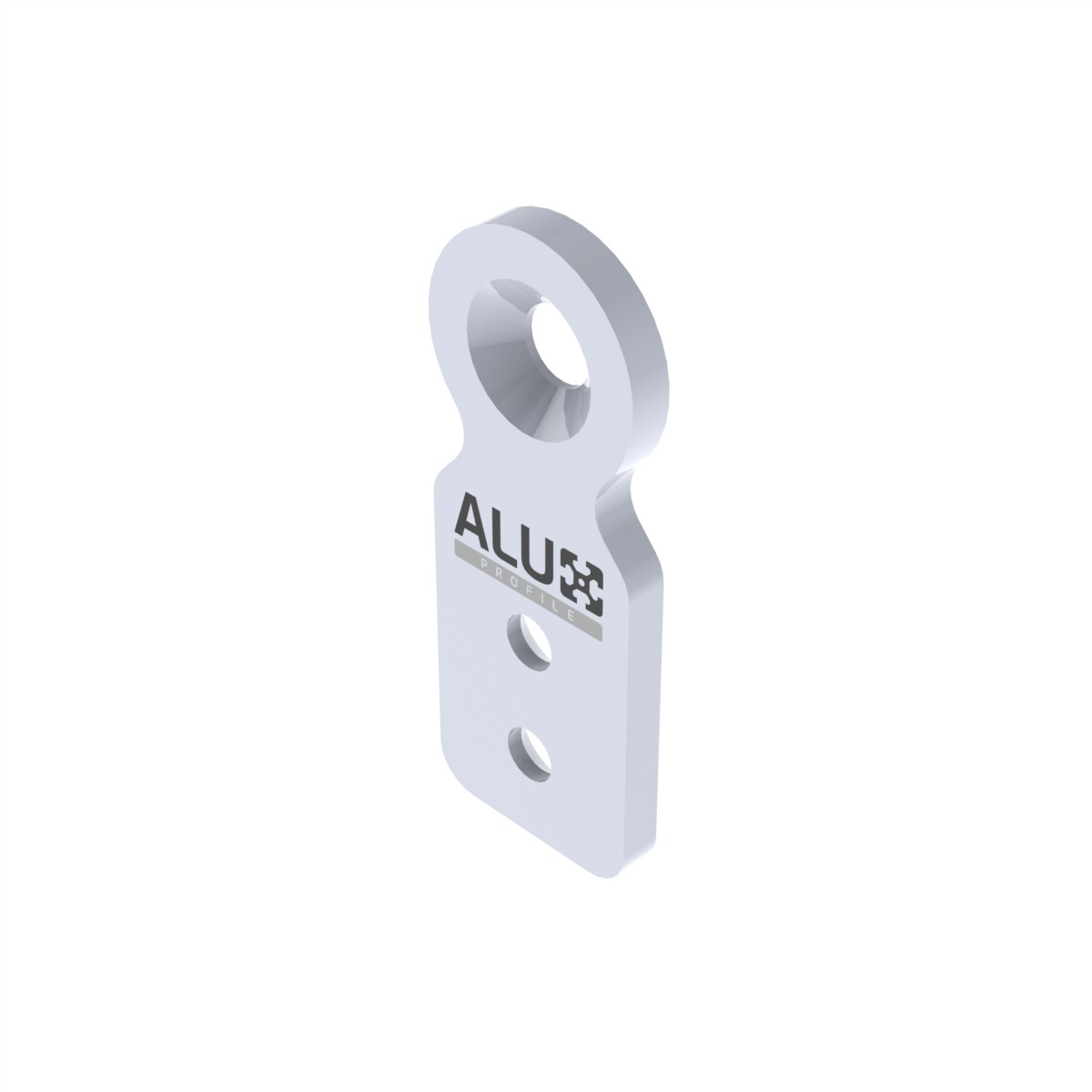

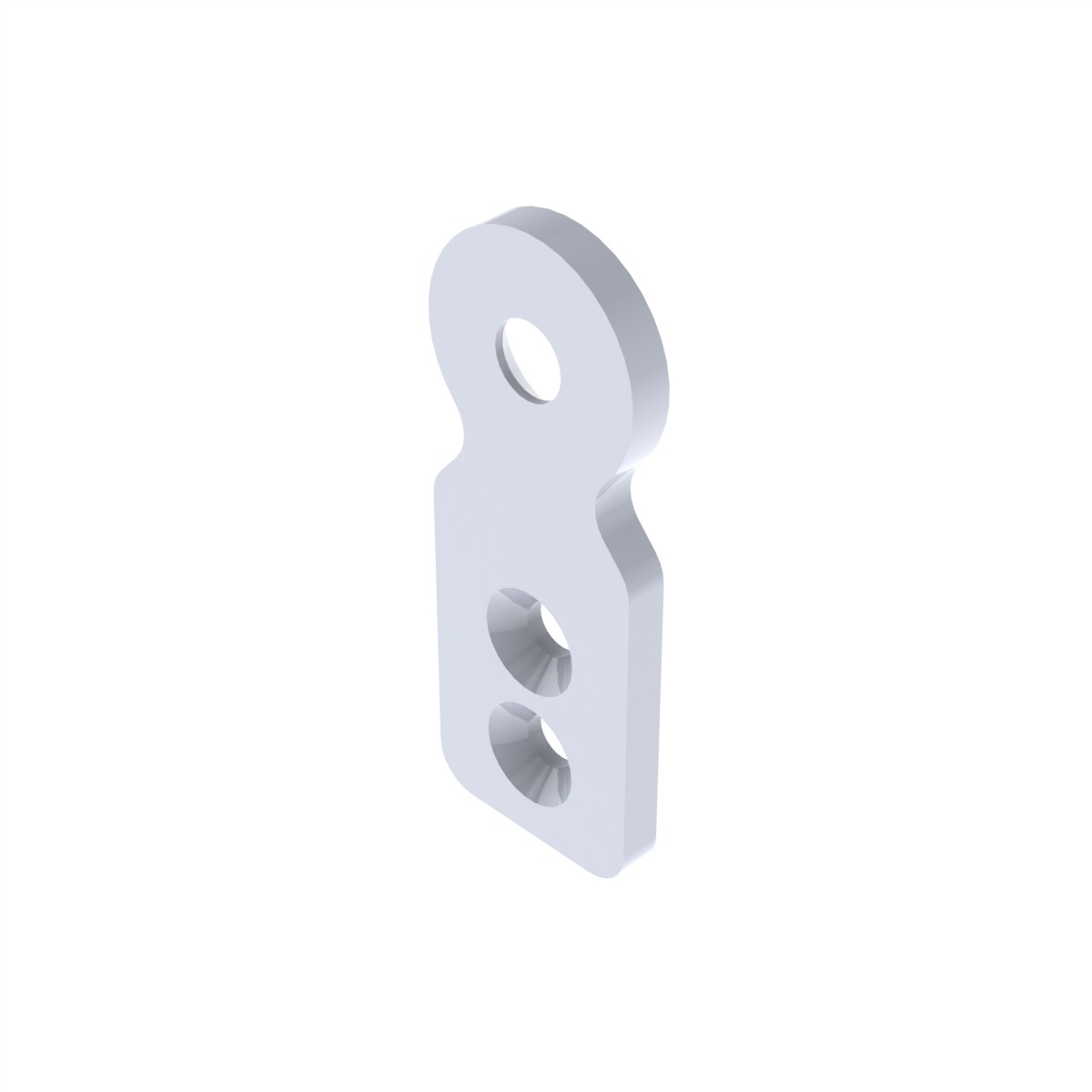

Verbindungsplatte für Rundrohr Ø28 mm und Aluminium-T-Nut-Profil – Adapter für das Leanpipe-System

Die Verbindungsplatte für ein Rundrohr Ø28 mm und ein Aluminium-T-Nut-Profil ist ein praktischer Adapter zur Verbindung von zwei unterschiedlichen Konstruktionssystemen: einem modularen System aus runden Aluminiumrohren mit 28 mm Durchmesser und Aluminium-Konstruktionsprofilen mit T-Nut. Sie ermöglicht den Bau hybrider Rahmen, bei denen eine leichte Rohrkonstruktion mit einer steifen und vielseitig erweiterbaren Profilkonstruktion kombiniert wird.

Der Verbinder ist besonders für den Bau von Durchlaufregalen, Rollenleisten und Rollenbahnen, Transportwagen, Montagearbeitsplätzen sowie Materialflusssystemen geeignet. Er ermöglicht die Befestigung des Endes eines runden Rohres Ø28 mm an einem T-Nut-Konstruktionsprofil, sodass das Leanpipe-Rohrsystem in einen Hauptrahmen aus Aluminiumprofilen integriert werden kann.

Die Lösung eignet sich für Projekte, bei denen ein Teil der Konstruktion aus T-Nut-Profilen bestehen soll, während Hilfselemente, Führungen, Stützen oder Rahmen für Rollenleisten aus runden Aluminiumprofilen Ø28 mm ausgeführt werden. Dadurch kann die Profilart an die Funktion des jeweiligen Konstruktionsabschnitts angepasst werden.

Der Adapter kann sowohl mit einem silbernen runden Aluminiumprofil Ø28 mm als auch mit einem schwarzen runden Aluminiumprofil Ø28 mm verwendet werden. Dadurch kann die Optik der Konstruktion an die übrigen Elemente des Arbeitsplatzes, Regals oder Wagens angepasst werden.

Zur Befestigung der Platte am Rohr muss im zentralen Loch an der Stirnseite des runden Aluminiumprofils ein M8-Gewinde geschnitten werden. Die Gewindebearbeitung kann zusammen mit dem Rohr Ø28 mm bestellt werden. Bei der Konfiguration des Profils auf der Produktseite muss für das Rohrende, an dem die Platte befestigt wird, die Option 1× M8-Gewinde gewählt werden.

Verbindung des Rohrsystems Ø28 mm mit einem T-Nut-Profil

Der Verbinder für ein 28-mm-Rohr und ein T-Nut-Profil dient als Übergangselement zwischen einem runden Rohrprofil und einem Aluminium-Konstruktionsprofil mit Nut. Er ermöglicht die direkte Befestigung des Rohrsystemendes am Profilrahmen und den Bau von Konstruktionen, die die Vorteile beider Systeme kombinieren.

Das T-Nut-Profilsystem bietet umfangreiche Möglichkeiten zur Erweiterung, Einstellung und Befestigung zusätzlicher Zubehörteile. Runde Profile Ø28 mm eignen sich dagegen gut als Elemente leichter Rahmen, Führungen, Stützen und Konstruktionen mit Transportrollen. Mit dem Adapter können beide Systeme ohne geschweißte Verbindung in einer Konstruktion kombiniert werden.

Die Platte kann unter anderem verwendet werden für:

• die Verbindung des Endes eines Rohres Ø28 mm mit der Seite eines T-Nut-Profils,
• die Befestigung eines Rohrrahmens an einem Aluminium-Konstruktionsprofil,
• die Verbindung einer Rollenleiste mit einem Arbeitsplatzrahmen,
• die Herstellung einer Stütze für ein Durchlaufregal oder eine FIFO-Konstruktion,
• die Herstellung eines Übergangselements zwischen dem Leanpipe-System und einem Konstruktionsprofil.

Adapter für Rollenleisten und Materialflusssysteme

Das Produkt wurde für Konstruktionen entwickelt, in denen das Rohrsystem Ø28 mm mit T-Nut-Profilen kombiniert wird. Eine solche Verbindung ist besonders nützlich bei der Montage von Rollenleisten, Rollenbahnen und Durchlaufregalen an stabilen Rahmen aus Aluminium-Konstruktionsprofilen.

In Produktions- und Lagersystemen können Rollenleisten verwendet werden, um Behälter, Kartons, Komponenten und Materialien durch Schwerkraft zwischen aufeinanderfolgenden Prozessstufen zu bewegen. Der Adapter ermöglicht die Befestigung der Rohrkonstruktion an einem T-Nut-Rahmen und den Aufbau einer modularen, an die Arbeitsplatzorganisation angepassten Lösung.

Der Verbinder eignet sich unter anderem für:

• Lean-Manufacturing- und Lean-Workplace-Systeme,
• Intralogistik und innerbetrieblichen Transport,
• Materialfluss- und Materialzuführungssysteme,
• FIFO-Regale und Durchlaufregale,
• Kommissionierung und Auftragsvorbereitung,
• Versorgung von Montagearbeitsplätzen,
• Organisation von Komponenten an Produktionslinien.

Wichtigste Merkmale der Verbindungsplatte für Rohr Ø28 mm und T-Nut-Profil

• Typ: Verbindungsplatte / Rohr-Profil-Adapter / Endverbinder
• Kompatibler Rohrdurchmesser: 28 mm
• Verbindungsart: rundes Aluminiumrohr Ø28 mm mit einem T-Nut-Profil
• Kompatible Rohrprofile: silberne und schwarze runde Aluminiumprofile Ø28 mm
• Rohrsystem: Leanpipe 28 mm
• Kompatible T-Nut-Profilserien: Serie 30, Serie 40 und Serie 45
• Verwendung: Befestigung des Rohrsystemendes am Profilrahmen
• Erforderliche Rohrbearbeitung: M8-Gewinde im zentralen Loch am gewählten Profilende
• Schraube zur Befestigung der Platte am Rohr: 1× ISO 10642-M8x20
• Befestigung an Profilen der Serie 30: 2× ISO 10642-M6x12
• Befestigung an Profilen der Serie 40: 2× ISO 10642-M6x16
• Befestigung an Profilen der Serie 45: 2× ISO 10642-M6x16
• Nutensteine: M6, passend zur gewählten Profilserie
• Erweiterungsmöglichkeit: Verbindung von zwei modularen Konstruktionssystemen
• Anwendung: Rollenleisten, Durchlaufregale, Wagen, Arbeitsplätze und Materialtransportsysteme
• Vorteile: Integration von Rohren Ø28 mm mit T-Nut-Profilen, modularer Aufbau und spätere Änderungsmöglichkeit

Gewindebearbeitung des Aluminiumrohres Ø28 mm

Zur Befestigung der Platte am runden Aluminiumprofil Ø28 mm muss im zentralen Loch an der Stirnseite des Rohres ein M8-Gewinde geschnitten werden. Anschließend wird die Platte mit einer M8-Senkschraube direkt am vorbereiteten Gewinde befestigt.

Empfohlenes Befestigungselement für die Verbindung der Platte mit dem Rohr:

• 1× ISO 10642-M8x20

Die Gewindebearbeitung kann direkt bei der Bestellung des silbernen Rundprofils Ø28 mm oder des schwarzen Rundprofils Ø28 mm ausgewählt werden. Im Produktkonfigurator kann die Bearbeitung des linken und rechten Profilendes separat gewählt werden.

Wählen Sie die Option 1× M8-Gewinde für das Rohrende, an dem die Platte befestigt werden soll. Wird der Adapter nur an einer Seite des Rohres montiert, muss das zweite Rohrende nicht mit einem Gewinde versehen werden.

Befestigung des Verbinders an Profilen der Serien 30, 40 und 45

Die Platte besitzt zwei Befestigungspunkte für ein Aluminium-Konstruktionsprofil. Die Schraubenlänge muss an die Geometrie der gewählten Profilserie angepasst werden. Zusätzlich zu den Schrauben müssen zwei kompatible M6-Nutensteine für die jeweilige Serie verwendet werden.

Montage an Aluminiumprofilen der Serie 30

Zur Befestigung der Platte an Aluminiumprofilen der Serie 30 sind folgende Elemente zu verwenden:

• 2× ISO 10642-M6x12
• 2× 8-4-M6.30

Montage an Aluminiumprofilen der Serie 40

Zur Befestigung der Platte an Aluminiumprofilen der Serie 40 sind folgende Elemente zu verwenden:

• 2× ISO 10642-M6x16
• 2× 8-4-M6.40

Montage an Aluminiumprofilen der Serie 45

Zur Befestigung der Platte an Aluminiumprofilen der Serie 45 sind folgende Elemente zu verwenden:

• 2× ISO 10642-M6x16
• 2× 10-4-M6.45

Die Nutensteine für Profile der Serien 30, 40 und 45 besitzen eine unterschiedliche Geometrie. Sie müssen daher zur jeweiligen Serie und Nutbreite passen und dürfen ohne vorherige Kompatibilitätsprüfung nicht untereinander ausgetauscht werden.

Montage der Verbindungsplatte für Rohr Ø28 mm

Der Adapter dient zur Befestigung des Endes eines runden Aluminiumprofils Ø28 mm an einem T-Nut-Konstruktionsprofil. Vor der Montage muss ein M8-Gewinde an der Stirnseite des Rohres vorbereitet und es müssen zur T-Nut-Profilserie passende Befestigungselemente ausgewählt werden.

1. Rundprofil vorbereiten: Prüfen Sie den Rohrdurchmesser, die Schnittqualität sowie den Zustand der Stirnseite und der Kanten.

2. M8-Gewinde herstellen: Schneiden Sie ein M8-Gewinde in das zentrale Loch an der Stirnseite des Rohres oder bestellen Sie das Profil mit der Bearbeitung 1× M8-Gewinde am entsprechenden Ende.

3. Platte am Rohr befestigen: Positionieren Sie den Adapter an der Stirnseite des Profils Ø28 mm und befestigen Sie ihn mit 1× ISO 10642-M8x20.

4. Position am T-Nut-Profil festlegen: Legen Sie das Rohr mit der montierten Platte an der Stelle an, an der es mit dem Hauptrahmen verbunden werden soll.

5. Nutensteine in die Nut einsetzen: Setzen Sie zwei kompatible M6-Nutensteine in die Nut des gewählten Konstruktionsprofils ein.

6. Schrauben passend zur Profilserie auswählen: Verwenden Sie 2× ISO 10642-M6x12 für Serie 30 oder 2× ISO 10642-M6x16 für Serie 40 beziehungsweise 45.

7. Verbindung vorläufig verschrauben: Lassen Sie genügend Spielraum zur Korrektur von Höhe, Winkel und Position des Rohres gegenüber der Konstruktion.

8. Ausrichtung prüfen: Kontrollieren Sie die waagerechte Ausrichtung, die gegenseitige Position der Elemente und die Abmessungen der gesamten Konstruktion.

9. Verbindung festziehen: Ziehen Sie nach korrekter Ausrichtung die M8-Schraube zur Rohrbefestigung und beide M6-Schrauben zur Befestigung der Platte am Profil gleichmäßig an.

10. Stabilität prüfen: Stellen Sie vor der Verwendung sicher, dass sich Rohr, Platte und T-Nut-Profil nicht gegeneinander verschieben.

Die modulare Montage erleichtert eine spätere Änderung der Rohrposition, eine Erweiterung des Arbeitsplatzes oder einen Umbau der gesamten Konstruktion. Bei einer Änderung können die Elemente gelöst und an anderer Stelle wiederverwendet werden.

Anwendungsbereiche des Rohr-Profil-Verbinders

Die Verbindungsplatte für ein rundes Aluminiumprofil 28 mm kann in Industrie-, Lager-, Werkstatt- und Gebrauchskonstruktionen eingesetzt werden, in denen ein Rohrsystem mit einem T-Nut-Profil verbunden werden muss.

Typische Anwendungen sind:

• Durchlaufregale und FIFO-Systeme,
• Rahmen für Rollenleisten und Rollenbahnen,
• Transport- und Materialwagen,
• Kommissionierwagen,
• Arbeits- und Montageplätze,
• Lean-Manufacturing-Arbeitsplätze,
• Systeme zur Zuführung von Produktionskomponenten,
• Regale für Behälter und technische Teile,
• Hilfsrahmen und leichte Gestelle,
• Konstruktionen für Automatisierung und technische Ausrüstung,
• individuelle Systeme zur Verbindung von Rohren Ø28 mm mit T-Nut-Profilen.

Vorteile des Adapters für Rohr Ø28 mm und T-Nut-Profil

• ermöglicht die Verbindung eines runden Aluminiumrohres Ø28 mm mit einem T-Nut-Profil,
• verbindet das modulare Leanpipe-System mit Aluminium-Konstruktionsprofilen,
• ermöglicht den Bau hybrider Konstruktionen aus Rohren und Nutprofilen,
• ist mit silbernen und schwarzen Rundprofilen Ø28 mm kompatibel,
• kann an Aluminiumprofilen der Serien 30, 40 und 45 montiert werden,
• eignet sich für die Montage von Rollenleisten und Rollenbahnen,
• erleichtert den Bau von FIFO-Regalen und Materialflusssystemen,
• kann an Lean-Workplace-Arbeitsplätzen eingesetzt werden,
• ermöglicht die Bestellung des Rohres mit vorbereitetem M8-Gewinde,
• ermöglicht eine Montage ohne Schweißverbindung,
• ermöglicht die Anpassung der Schraubenlänge an die gewählte T-Nut-Profilserie,
• erleichtert eine spätere Einstellung, Erweiterung oder einen Umbau,
• kann demontiert und wiederverwendet werden,
• sorgt für einen sauberen und technischen Übergang zwischen zwei Profilsystemen,
• eignet sich für industrielle, Lager- und Werkstattanwendungen.

Technische Daten

• Produkttyp: Verbinder für Profilsysteme
• Ausführung: Verbindungsplatte / Adapter vom Rohr zum T-Nut-Profil
• Kompatibler Rohrdurchmesser: Ø28 mm
• Kompatibles Rohrsystem: Leanpipe 28 mm
• Kompatible Profilserien: Serie 30, Serie 40 und Serie 45
• Kompatibles Profilsystem: Aluminiumprofile mit T-Nut
• Kompatible Farben des Rundprofils: Silber und Schwarz
• Verbindungsart: Rundrohr Ø28 mm – T-Nut-Konstruktionsprofil
• Erforderliches Gewinde im Rohr: M8
• Befestigung der Platte am Rohr: 1× ISO 10642-M8x20
• Befestigung am Profil Serie 30: 2× ISO 10642-M6x12
• Befestigung am Profil Serie 40: 2× ISO 10642-M6x16
• Befestigung am Profil Serie 45: 2× ISO 10642-M6x16
• Zusätzliche Elemente: 2 kompatible M6-Nutensteine für die gewählte Profilserie

Die zulässige Belastung der fertigen Verbindung hängt vom verwendeten T-Nut-Profil, der Länge des Rohres Ø28 mm, der Art der Befestigungselemente, der Anzahl der Stützpunkte und der Nutzung der gesamten Konstruktion ab. Vor der Inbetriebnahme müssen alle Verbindungen auf Stabilität geprüft werden und die Konstruktion muss für die vorgesehene Belastung geeignet sein.

Die Verbindungsplatte für ein Rohr Ø28 mm und ein Aluminium-T-Nut-Profil ist eine funktionelle Lösung zum Bau modularer Lean-Arbeitsplätze, Durchlaufregale, Wagen und Materialtransportsysteme. Die Möglichkeit, das Rohr mit vorbereitetem M8-Gewinde zu bestellen, die Verwendung einer Schraube ISO 10642-M8x20 und die Auswahl passender M6-Schrauben für Profile der Serien 30, 40 und 45 erleichtern die Herstellung einer vollständigen und korrekt abgestimmten Verbindung.
