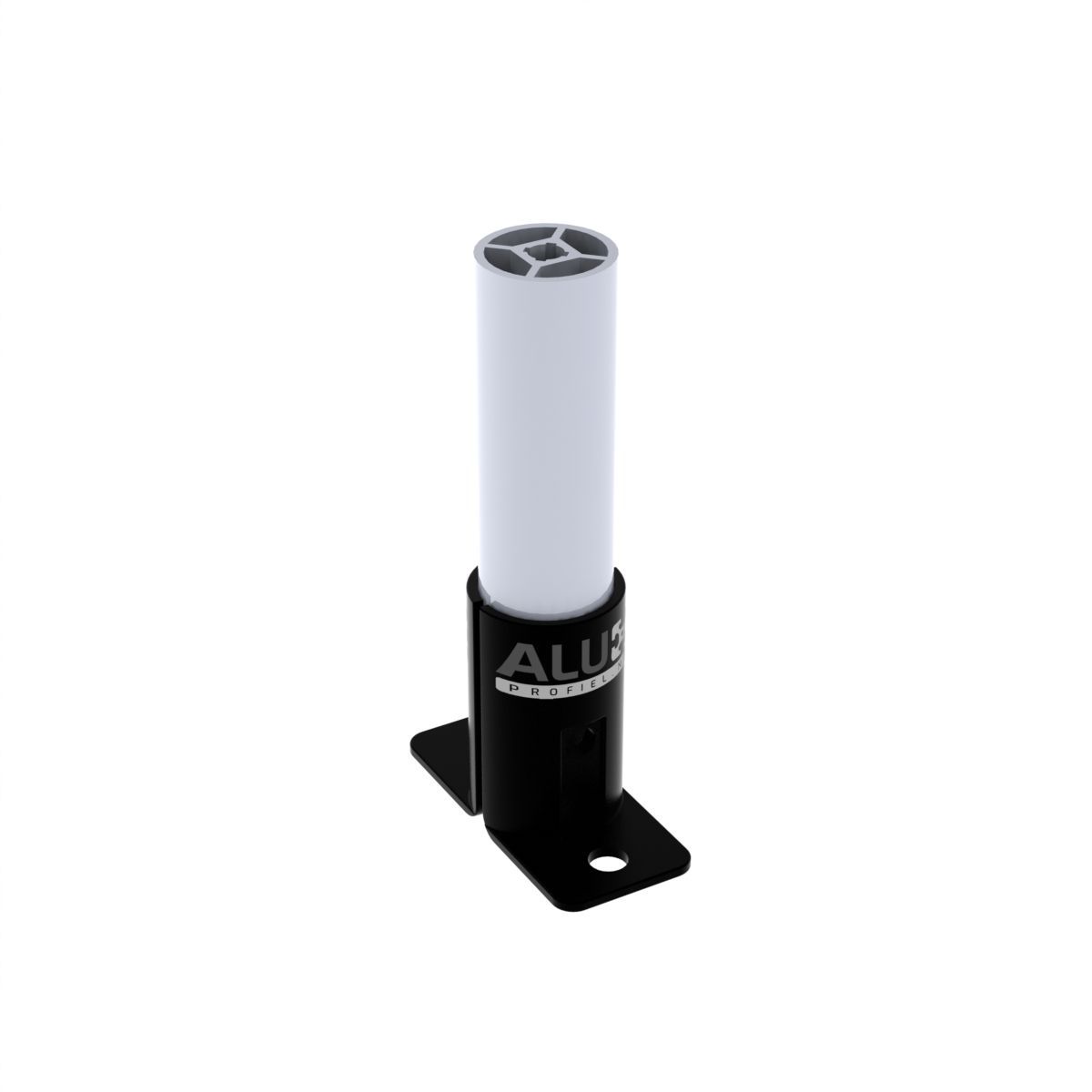

Rohrverbinder Ø28 mm für Aluminium-Konstruktionsprofile – für Profile der Serien 30, 40 und 45

Der Rohrverbinder Ø28 mm für Aluminium-Konstruktionsprofile ist ein praktisches Verbindungselement, mit dem ein rundes Aluminiumrohr mit einem Außendurchmesser von 28 mm an einer Konstruktion aus Aluminium-T-Nut-Profilen befestigt werden kann. Damit lässt sich das modulare Leanpipe-Rohrsystem mit Profilen der Serien 30, 40 oder 45 kombinieren. So entstehen Konstruktionen, die leichte Rohrelemente mit einem stabilen Profilrahmen verbinden.

Der Verbinder eignet sich besonders für den Bau von Rollenführungen, Rollenleisten, Rollenbahnen, Durchlaufregalen, Transportwagen, Montagearbeitsplätzen und Materialtransportsystemen. Das Ende eines Rohres Ø28 mm kann direkt an der Nut eines Aluminium-Konstruktionsprofils befestigt werden, wodurch der Verbinder als Übergangselement zwischen zwei verschiedenen modularen Systemen dient.

Der Verbinder kann sowohl mit einem silbernen runden Aluminiumprofil Ø28 mm als auch mit einem schwarzen runden Aluminiumprofil Ø28 mm verwendet werden. Dadurch lässt sich die Optik der Konstruktion an die übrigen Elemente des Arbeitsplatzes, Regals, Wagens oder der Produktionslinie anpassen.

Die Elemente zur Befestigung des Rohres Ø28 mm im Verbinder sind im Lieferumfang enthalten. Die Schrauben und Nutensteine, die zur Befestigung des Verbinders am Aluminium-Konstruktionsprofil benötigt werden, sind nicht enthalten und müssen separat passend zur jeweiligen Profilserie bestellt werden.

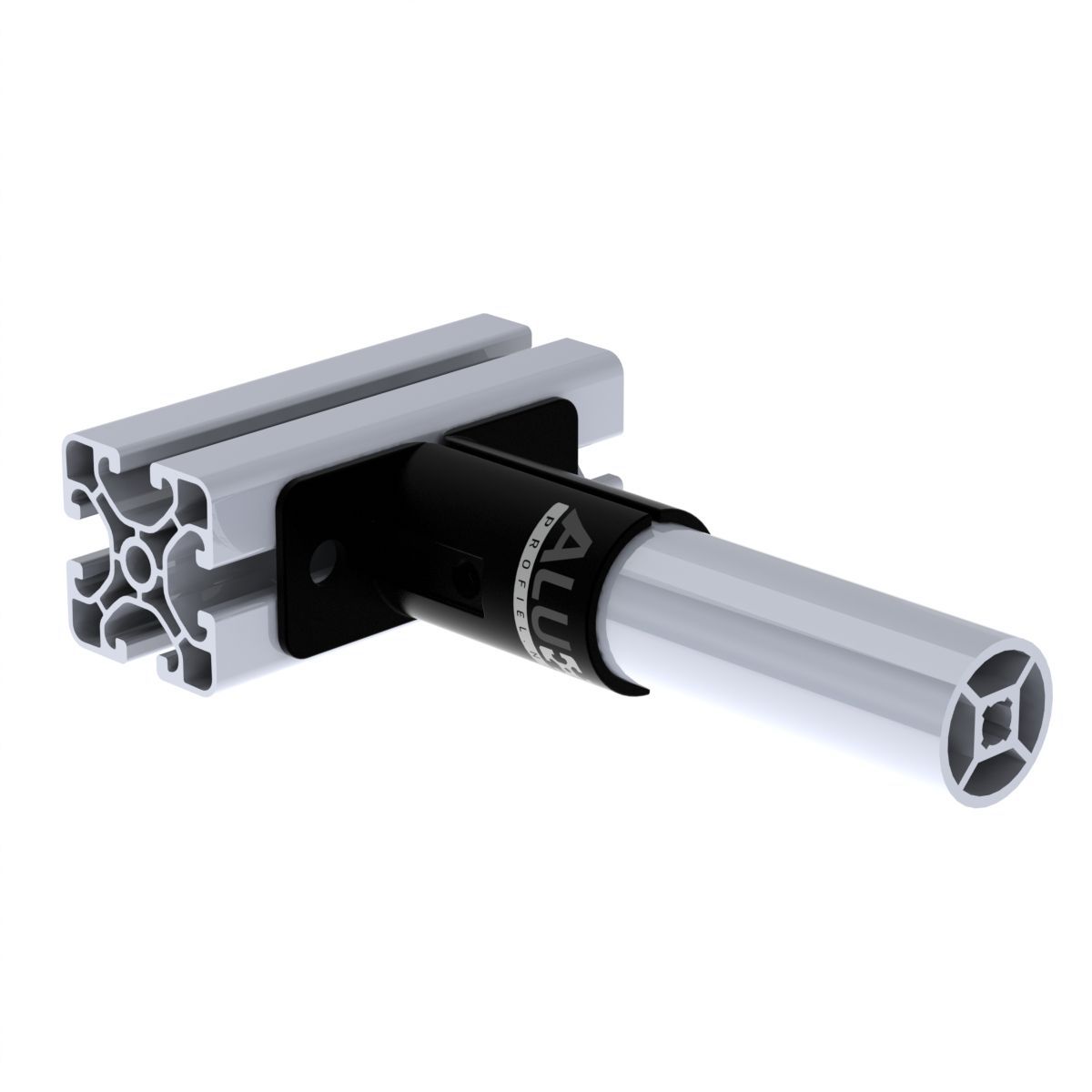

Verbindung eines Rohres Ø28 mm mit einem Aluminium-T-Nut-Profil

Der Verbinder für ein 28-mm-Rohr und ein T-Nut-Profil ermöglicht die Befestigung des Endes eines runden Aluminiumprofils an der Seite eines genuteten Konstruktionsprofils. Das Rohr wird in die Aufnahme des Verbinders eingesetzt und mit den mitgelieferten Befestigungselementen gesichert.

Der Fuß des Verbinders wird anschließend mit zwei M6-Schrauben und zwei kompatiblen Nutensteinen in der Profilnut befestigt. Diese Montageart ermöglicht die Positionierung des Elements auf der gewünschten Höhe oder an einer bestimmten Stelle der Konstruktion, ohne zusätzliche Bohrungen im Profil vornehmen zu müssen.

Vor dem endgültigen Anziehen der Schrauben kann die Position des Verbinders durch Verschieben entlang der Nut korrigiert werden. Dadurch lässt sich das Rohr leichter an einer Rollenführung, einem zweiten Konstruktionselement, der Höhe eines Regals oder der Anordnung des gesamten Arbeitsplatzes ausrichten.

Der Verbinder kann unter anderem verwendet werden für:

• die Befestigung des Endes eines Rohres Ø28 mm an einem T-Nut-Profil,
• die Verbindung einer Leanpipe-Konstruktion mit einem Rahmen aus Aluminiumprofilen,
• die Befestigung einer Rollenführung oder Rollenleiste,
• die Abstützung eines leichten Materialtransportsystems,
• die Verbindung eines Rohrrahmens mit einem Montagearbeitsplatz,
• die Herstellung eines Übergangs zwischen einem Rundrohr und einem Nutprofil.

Elemente zur Befestigung des Rohres sind im Lieferumfang enthalten

Der Verbinder wird zusammen mit den Elementen geliefert, die zur Befestigung des Aluminiumrohres Ø28 mm in der Aufnahme benötigt werden. Die grundlegenden Teile zur Sicherung des Rohres im Verbinder müssen daher nicht separat zusammengestellt werden.

Setzen Sie das Rohr bei der Montage in die dafür vorgesehene Aufnahme ein, richten Sie es entsprechend der geplanten Konstruktion aus und sichern Sie es anschließend mit den mitgelieferten Elementen. Ziehen Sie die Befestigung schrittweise an und kontrollieren Sie dabei die Position und Stabilität des Rohres.

Vor der Befestigung sollte geprüft werden, ob:

• das Rohr einen Außendurchmesser von Ø28 mm besitzt,
• das Profilende rechtwinklig zugeschnitten wurde,
• die Rohrkanten frei von Graten sind,
• die Rohroberfläche an der Befestigungsstelle sauber ist,
• das Rohr korrekt zur Konstruktion ausgerichtet wurde.

Elemente zur Befestigung des Verbinders am Profil müssen separat bestellt werden

Die Schrauben und Nutensteine zur Befestigung des Verbinders am Aluminium-Konstruktionsprofil sind nicht im Lieferumfang enthalten. Sie müssen passend zur Profilserie und zur Nutbreite ausgewählt werden.

Der Verbinder verfügt über zwei Befestigungspunkte zum Profil. Für eine korrekte Montage werden benötigt:

• 2 ISO-7380-Schrauben mit M6-Gewinde in einer zur Profilserie passenden Länge,
• 2 M6-Nutensteine mit einer zur gewählten Profilserie passenden Geometrie.

Die Nutensteine für Profile der Serien 30, 40 und 45 weisen unterschiedliche Geometrien auf. Sie dürfen ohne vorherige Prüfung der Kompatibilität nicht untereinander ausgetauscht werden.

Wichtigste Merkmale des Rohrverbinders Ø28 mm

• Typ: Rohrverbinder / Adapter vom Rohr zum T-Nut-Profil
• Kompatibler Rohrdurchmesser: Ø28 mm
• Verbindungsart: rundes Aluminiumrohr Ø28 mm mit Aluminium-Konstruktionsprofil
• Kompatible Rohrprofile: silberne und schwarze Rundprofile Ø28 mm
• Kompatible T-Nut-Profilserien: Serie 30, Serie 40 und Serie 45
• Kompatible Nutbreiten: 8 mm und 10 mm
• Anzahl der Befestigungspunkte zum Profil: 2
• Gewinde der Befestigungselemente zum Profil: M6
• Elemente zur Befestigung des Rohres im Verbinder: im Lieferumfang enthalten
• Schrauben und Nutensteine zur Profilbefestigung: separat zu bestellen
• Montage am Profil: direkt in der T-Nut
• Bearbeitung des T-Nut-Profils: nicht erforderlich
• Verstellbarkeit: der Verbinder kann vor dem endgültigen Anziehen entlang der Nut verschoben werden
• Demontage: die Verbindung kann gelöst und erneut montiert werden
• Anwendung: Rollenführungen, Durchlaufregale, Wagen, Arbeitsplätze und Materialtransport
• Vorteile: schnelle Verbindung des Rohrsystems Ø28 mm mit einem T-Nut-Profil und spätere Änderungsmöglichkeit

Montage an Aluminiumprofilen der Serie 30

Bei Aluminium-Konstruktionsprofilen der Serie 30 mit einer 8 mm T-Nut wird der Verbinder mit zwei silbernen M6×10-Schrauben und zwei für diese Serie geeigneten Nutensteinen montiert.

Separat zu bestellende Elemente:

• 2× ISO 7380-M6x10
• 2× 8-4-M6.30

Die Nutensteine 8-4-M6.30 sind an die Nutgeometrie der Profile der Serie 30 angepasst. Die Schrauben ISO 7380 M6×10 ermöglichen eine stabile Befestigung des Verbinderfußes ohne zusätzliche Bearbeitung des Profils.

Montage an Aluminiumprofilen der Serie 40

Zur Montage des Verbinders an Aluminium-Konstruktionsprofilen der Serie 40 mit einer 8 mm T-Nut müssen zwei schwarze M6×12-Schrauben und zwei Nutensteine für diese Profilserie verwendet werden.

Separat zu bestellende Elemente:

• 2× ISO 7380-M6x12 BLACK
• 2× 8-4-M6.40

Die Nutensteine 8-4-M6.40 sind für die Nuten von Aluminiumprofilen der Serie 40 vorgesehen. Die schwarzen Schrauben ISO 7380 M6×12 sorgen für eine saubere Ausführung der sichtbaren Befestigungspunkte und passen gut zu schwarzen Konstruktionselementen.

Montage an Aluminiumprofilen der Serie 45

Bei Aluminiumprofilen der Serie 45 mit einer 10 mm T-Nut müssen zwei schwarze M6×16-Schrauben und zwei für die 10-mm-Nut geeignete Nutensteine verwendet werden.

Separat zu bestellende Elemente:

• 2× ISO 7380-M6x16 BLACK
• 2× 10-4-M6.45

Die Nutensteine 10-4-M6.45 sind für Profile der Serie 45 mit einer 10 mm T-Nut vorgesehen. Die längeren Schrauben ISO 7380 M6×16 ermöglichen das korrekte Andrücken des Verbinders an die Profiloberfläche.

Montage des Rohrverbinders am Aluminiumprofil

Zur Montage wird das Rohr Ø28 mm in den Verbinder eingesetzt, mit den mitgelieferten Elementen gesichert und der Verbinderfuß anschließend in der Nut des Aluminium-Konstruktionsprofils befestigt.

1. Rohr vorbereiten: Prüfen Sie den Außendurchmesser, die Schnittqualität und den Zustand der Kanten.

2. Rohr in den Verbinder einsetzen: Schieben Sie das Ende des Rundprofils Ø28 mm in die dafür vorgesehene Aufnahme.

3. Rohr sichern: Verwenden Sie die mit dem Verbinder gelieferten Befestigungselemente und ziehen Sie sie zunächst leicht an.

4. Nutensteine in das Profil einsetzen: Setzen Sie zwei für die gewählte Profilserie geeignete M6-Nutensteine in die T-Nut ein.

5. Verbinder positionieren: Richten Sie die beiden Bohrungen im Verbinderfuß an den Gewinden der Nutensteine aus.

6. Passende Schrauben einsetzen: Verwenden Sie M6×10 für Serie 30, M6×12 BLACK für Serie 40 oder M6×16 BLACK für Serie 45.

7. Position korrigieren: Prüfen Sie vor dem vollständigen Anziehen die Höhe, Richtung und Position des Rohres gegenüber der gesamten Konstruktion.

8. Verbindung festziehen: Ziehen Sie beide Schrauben zur Befestigung am Profil schrittweise und gleichmäßig an und prüfen Sie anschließend die Befestigung des Rohres im Verbinder.

9. Stabilität prüfen: Stellen Sie vor der Verwendung sicher, dass sich Rohr und Verbinder nicht gegenüber dem Profil verschieben.

Die Schrauben müssen mit Gefühl und entsprechend den Anforderungen der gesamten Konstruktion angezogen werden. Die modulare Montage ermöglicht eine spätere Lockerung der Verbindung, Änderung der Verbinderposition oder Verwendung der Elemente in einer anderen Konfiguration.

Anwendungsbereiche des Rohrverbinders Ø28 mm mit T-Nut-Profil

Der Rohrverbinder für Aluminium-Konstruktionsprofile kann in Industrie-, Lager- und Werkstattkonstruktionen eingesetzt werden, in denen ein Rundrohrsystem mit einem Rahmen aus T-Nut-Profilen verbunden werden soll.

Typische Anwendungen sind:

• Rollenführungen und Rollenleisten,
• Rollenbahnen,
• Durchlaufregale und FIFO-Systeme,
• Transport- und Materialwagen,
• Kommissionierwagen,
• Arbeits- und Montageplätze,
• Lean-Manufacturing- und Lean-Workplace-Arbeitsplätze,
• Systeme zur Zuführung von Produktionskomponenten,
• Intralogistik- und innerbetriebliche Transportsysteme,
• Regale für Behälter und technische Teile,
• Hilfsrahmen und leichte Rohrkonstruktionen,
• individuelle Konstruktionen zur Verbindung von Rohren Ø28 mm mit Profilen der Serie 30, 40 oder 45.

Vorteile des Rohrverbinders für Aluminiumprofile

• ermöglicht die Verbindung eines runden Aluminiumrohres Ø28 mm mit einem T-Nut-Profil,
• verbindet das modulare Leanpipe-Rohrsystem mit Aluminium-Konstruktionsprofilen,
• ist mit Profilen der Serien 30, 40 und 45 kompatibel,
• kann mit silbernen und schwarzen Aluminiumrohren Ø28 mm verwendet werden,
• die Elemente zur Befestigung des Rohres im Verbinder sind im Lieferumfang enthalten,
• ermöglicht die Auswahl passender Befestigungselemente für die jeweilige Profilserie,
• besitzt zwei Befestigungspunkte zum Profil,
• ermöglicht die Montage ohne zusätzliche Bohrungen im T-Nut-Profil,
• kann entlang der Nut verstellt werden,
• ermöglicht den Aufbau einer Konstruktion ohne Schweißverbindung,
• ermöglicht eine spätere Demontage oder Änderung der Anordnung,
• eignet sich für Rollenführungen und Rollenbahnen,
• erleichtert den Bau von FIFO-Regalen und Lean-Arbeitsplätzen,
• hilft bei der Organisation von Materialtransport und Materialfluss,
• kann in Industrie-, Lager- und Werkstattkonstruktionen eingesetzt werden.

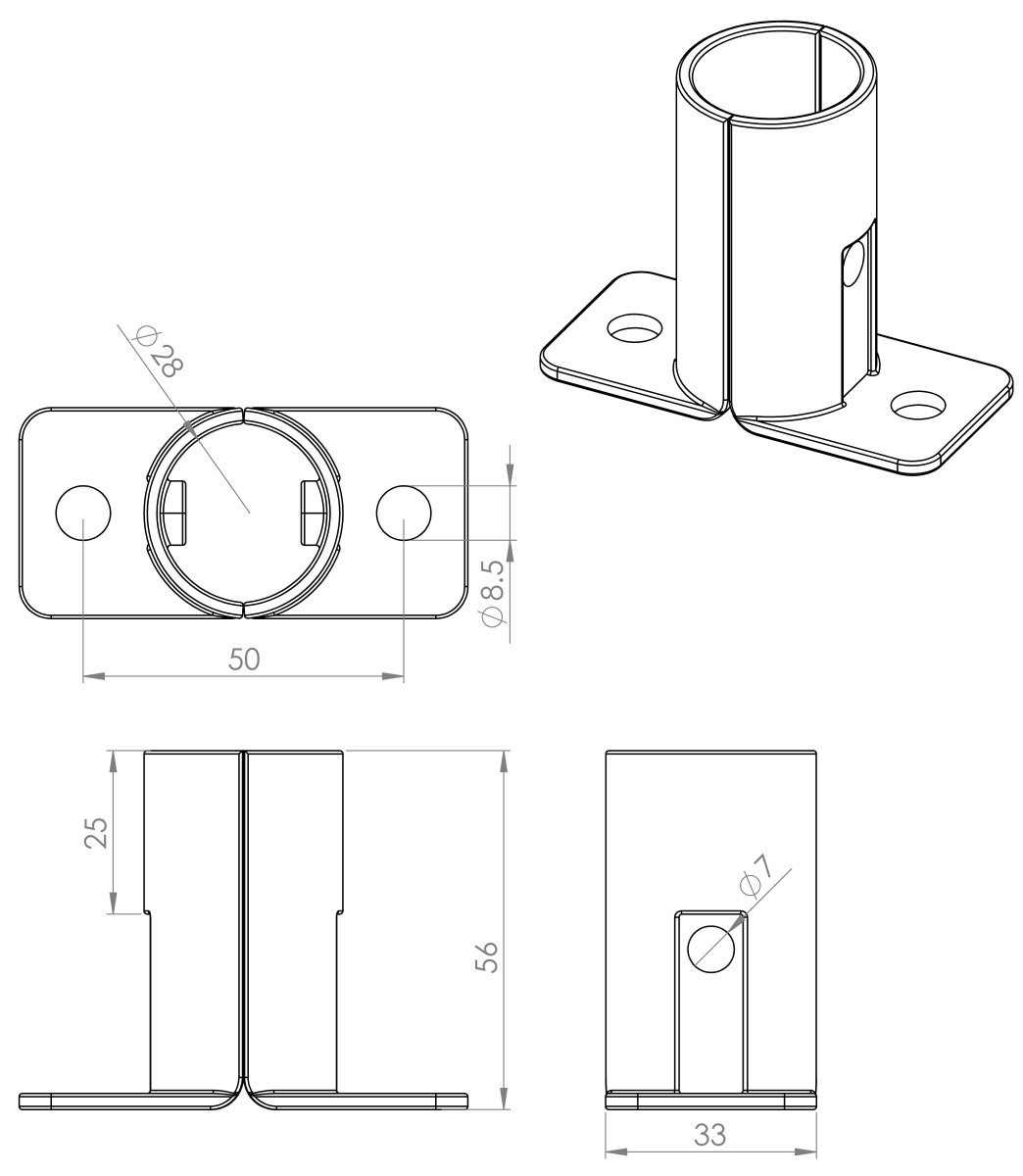

Technische Daten

• Produkttyp: Rohrverbinder für Aluminiumprofil
• Kompatibler Rohrdurchmesser: Ø28 mm
• Kompatible Profilserien: Serie 30, Serie 40 und Serie 45
• Kompatible Nuten: T-Nut 8 mm und 10 mm
• Anzahl der Befestigungspunkte zum Profil: 2
• Gewinde der Befestigungselemente: M6
• Befestigungselemente für das Rohr: im Lieferumfang enthalten
• Befestigungselemente für den Verbinder am Profil: separat zu bestellen
• Befestigung an Serie 30: 2× ISO 7380-M6x10 + 2× 8-4-M6.30
• Befestigung an Serie 40: 2× ISO 7380-M6x12 BLACK + 2× 8-4-M6.40
• Befestigung an Serie 45: 2× ISO 7380-M6x16 BLACK + 2× 10-4-M6.45

Die zulässige Belastung der fertigen Verbindung hängt von der Rohrlänge, der verwendeten Profilserie, der Bauart der Konstruktion, der Anzahl der Stützpunkte und der Nutzung des gesamten Systems ab. Vor der Inbetriebnahme müssen alle Verbindungen geprüft und die Eignung der Konstruktion für die geplante Belastung sichergestellt werden.

Der Rohrverbinder Ø28 mm für Aluminium-Konstruktionsprofile ist eine funktionelle Lösung für den Bau von Rollenführungen, Durchlaufregalen, Wagen und modularen Lean-Arbeitsplätzen. Die Elemente zur Befestigung des Rohres sind im Lieferumfang enthalten. Durch die separate Auswahl der passenden Schrauben und Nutensteine für Profile der Serie 30, 40 oder 45 kann der Verbinder korrekt an die jeweilige Konstruktion angepasst werden.
