90°-Winkelverbinder Ø28 mm für Aluminiumrohre – Verbinder für das Leanpipe-System

Der 90°-Winkelverbinder Ø28 mm ist ein praktischer Verbinder zum Herstellen rechtwinkliger Verbindungen in modularen Konstruktionen aus Rohren und runden Aluminiumprofilen mit einem Außendurchmesser von 28 mm. Er ermöglicht die Verbindung von zwei Konstruktionsabschnitten in einer Eckanordnung und erleichtert dadurch die Änderung der Rahmenrichtung ohne Schweißen der Bauteile.

Der Verbinder ist für das Leanpipe-Rohrsystem Ø28 mm vorgesehen. Er kann sowohl mit einem silbernen runden Aluminiumprofil 28 mm als auch mit einem schwarzen runden Aluminiumprofil 28 mm verwendet werden. Damit lassen sich leichte, modulare und später einfach veränderbare Industrie-, Werkstatt- und Lagerkonstruktionen bauen.

Jedes der beiden zu verbindenden Rohre wird 23 mm tief in die entsprechende Aufnahme des Verbinders eingeschoben. Diese Einstecktiefe muss bei der Berechnung der Rohrlängen und der endgültigen Abmessungen der Konstruktion berücksichtigt werden. Das korrekte Einschieben beider Elemente hilft, die richtige Ausrichtung und einen Winkel von 90° einzuhalten.

Das Produkt wird komplett mit Montagezubehör geliefert, sodass die grundlegenden Elemente zum Verschrauben des Verbinders nicht separat ausgewählt werden müssen. Nach dem Einschieben der Rohre und der korrekten Ausrichtung der Konstruktion muss die Verbindung mit den mitgelieferten Montageelementen gesichert werden.

Verbindung von zwei Rohren Ø28 mm im Winkel von 90°

Der Winkelverbinder für Rohre 28 mm ermöglicht eine feste Eckverbindung zwischen zwei Abschnitten eines Rundprofils. Ein Rohr wird rechtwinklig zum anderen positioniert, wodurch Ecken von Rahmen, Untergestellen, Stützen und Außenkonturen von Konstruktionen aufgebaut werden können.

Der Verbinder kann unter anderem zum Verbinden folgender Elemente verwendet werden:

• horizontaler Rahmenabschnitt mit einem vertikalen Pfosten,
• zwei horizontale Rohre, die eine Konstruktionsecke bilden,
• Elemente der Basis eines Regals oder Transportwagens,
• Rohre, die die Außenkontur eines Arbeitsplatzes bilden,
• Stützprofile in modularen Leanpipe-Konstruktionen.

Die Konstruktion des Verbinders hilft, die gegenseitige Position der Rohre beizubehalten. Vor dem endgültigen Anziehen der Montageelemente müssen jedoch der Winkel, die waagerechte Ausrichtung und die Position aller verbundenen Abschnitte überprüft werden.

Einstecktiefe der Rohre: 23 mm

Die Enden der runden Aluminiumprofile werden 23 mm tief in die Aufnahmen des Verbinders eingeschoben. Dieser Wert ist bei der Planung und beim Zuschnitt der Rohre wichtig.

Bei der Bestimmung der Profillängen muss berücksichtigt werden, dass ein Teil jedes Abschnitts im Inneren des Verbinders verborgen wird. Dadurch können die endgültige Breite, Länge oder Höhe der fertigen Konstruktion korrekt berechnet werden.

Vor der Montage sollte geprüft werden, ob:

• die Rohrenden rechtwinklig zugeschnitten wurden,
• die Kanten keine Grate aufweisen, die das Einschieben erschweren,
• die Oberflächen der Rohrenden sauber sind,
• beide Profile bis zur erforderlichen Tiefe eingeschoben wurden,
• die Verbindung den korrekten Winkel von 90° einhält.

Wichtigste Merkmale des 90°-Verbinders Ø28 mm

• Typ: Winkelverbinder / Rohrverbinder 90°
• Verbindungswinkel: 90°
• Kompatibler Rohrdurchmesser: 28 mm
• Einstecktiefe pro Rohr: 23 mm
• Anzahl der verbundenen Rohre: 2
• Kompatible Elemente: Aluminiumrohre und Rundprofile Ø28 mm
• Kompatible Profilausführungen: Silber und Schwarz
• System: modulares Leanpipe-Rohrsystem 28 mm
• Montagezubehör: im Lieferumfang enthalten
• Montageart: Rohre einschieben und den Verbinder mit den mitgelieferten Elementen verschrauben
• Demontagemöglichkeit: die Verbindung kann beim Umbau der Konstruktion gelöst werden
• Konstruktionsdateien: 3D-STEP-Modelle in den Produktanhängen verfügbar
• Anwendung: Rahmen, Regale, Wagen, Arbeitsplätze und leichte Rohrkonstruktionen
• Vorteile: schnelle Eckverbindung, Montage ohne Schweißen und spätere Änderungsmöglichkeit

Montagezubehör im Lieferumfang des Verbinders

Der 90°-Verbinder Ø28 mm wird zusammen mit dem für die Montage benötigten Zubehör geliefert. Dadurch ist das Produkt für die Verbindung von zwei kompatiblen Rohren vorbereitet, ohne dass grundlegende Verbindungselemente separat zusammengestellt werden müssen.

Das mitgelieferte Zubehör dient zur Sicherung der Rohre nach dem korrekten Einschieben und Ausrichten. Die Montageelemente müssen schrittweise und gleichmäßig angezogen werden. Dabei ist zu kontrollieren, ob die Rohre in der erforderlichen Tiefe bleiben und den rechten Winkel beibehalten.

Rohre, Rundprofile und weitere Konstruktionselemente sind nicht im Lieferumfang enthalten, sofern sie nicht separat bestellt wurden.

Montage des Winkelverbinders an Aluminiumrohren 28 mm

Für die Montage des Verbinders ist kein Schweißen erforderlich. Die Verbindung wird hergestellt, indem zwei entsprechend vorbereitete Rohre in die Aufnahmen des Verbinders eingeschoben, die Konstruktion ausgerichtet und das Ganze mit dem mitgelieferten Montagezubehör verschraubt wird.

1. Rohre vorbereiten: Prüfen Sie den Außendurchmesser der Profile, die Qualität des Zuschnitts und den Zustand der Kanten.

2. Erstes Rohr einschieben: Schieben Sie das Ende des Profils Ø28 mm 23 mm tief in die erste Aufnahme des Verbinders.

3. Zweites Rohr einschieben: Schieben Sie das zweite Profil ebenfalls 23 mm tief in die rechtwinklige Aufnahme.

4. Position überprüfen: Kontrollieren Sie den 90°-Winkel, die waagerechte Ausrichtung und die endgültigen Abmessungen der Konstruktion.

5. Mitgeliefertes Zubehör montieren: Sichern Sie den Verbinder mit den mit dem Produkt gelieferten Montageelementen.

6. Verbindung festziehen: Ziehen Sie die Elemente schrittweise und gleichmäßig an, damit sich die Position der Rohre nicht verändert.

7. Stabilität prüfen: Stellen Sie vor der Belastung der Konstruktion sicher, dass beide Rohre korrekt eingesetzt sind und sich der Verbinder nicht bewegt.

Bei einer späteren Erweiterung oder einem Umbau der Konstruktion können die Montageelemente gelöst und der Verbinder sowie die Rohre in einer anderen Anordnung wiederverwendet werden.

Anwendung des 90°-Verbinders im Leanpipe-System

Der Eckverbinder Ø28 mm ist für leichte und modulare Rohrkonstruktionen vorgesehen, die in Produktionsbetrieben, Lagern, Werkstätten und an Montagearbeitsplätzen eingesetzt werden.

Typische Anwendungen sind:

• Material- und Lagerregale,
• Durchlaufregale und FIFO-Konstruktionen,
• Transport- und Materialwagen,
• Werkstatt- und Servicewagen,
• Arbeits- und Montageplätze,
• Hilfsrahmen und leichte Gestelle,
• Stützkonstruktionen für Rollenbahnen,
• Ständer für Behälter und Produktionsteile,
• modulare Ausrüstung von Produktionslinien,
• individuelle Konstruktionen aus Aluminiumrohren Ø28 mm.

Die modulare Verbindungsart ermöglicht die Anpassung der Konstruktion an eine veränderte Arbeitsplatzanordnung, die Anzahl der gelagerten Elemente oder die Organisation des Produktionsprozesses.

Vorteile des 90°-Winkelverbinders für Rohre 28 mm

• ermöglicht die Verbindung von zwei Rohren im exakten Winkel von 90°,
• ist für Rohre und runde Aluminiumprofile mit einem Durchmesser von 28 mm vorgesehen,
• ist mit silbernen und schwarzen ALUX-Rohrprofilen kompatibel,
• ermöglicht die Herstellung einer Ecke in einer modularen Leanpipe-Konstruktion,
• jedes Rohr wird 23 mm tief in den Verbinder eingesetzt,
• wird zusammen mit Montagezubehör geliefert,
• erfordert keine separate Zusammenstellung der grundlegenden Verbindungselemente,
• ermöglicht eine Verbindung ohne Schweißen,
• ermöglicht die Erweiterung oder den Umbau der Konstruktion,
• kann später demontiert und wiederverwendet werden,
• eignet sich für Industrie-, Lager- und Werkstattkonstruktionen,
• kann in Regalen, Wagen, Arbeitsplätzen und Rohrrahmen verwendet werden,
• erleichtert die schnelle Herstellung wiederholbarer Eckverbindungen.

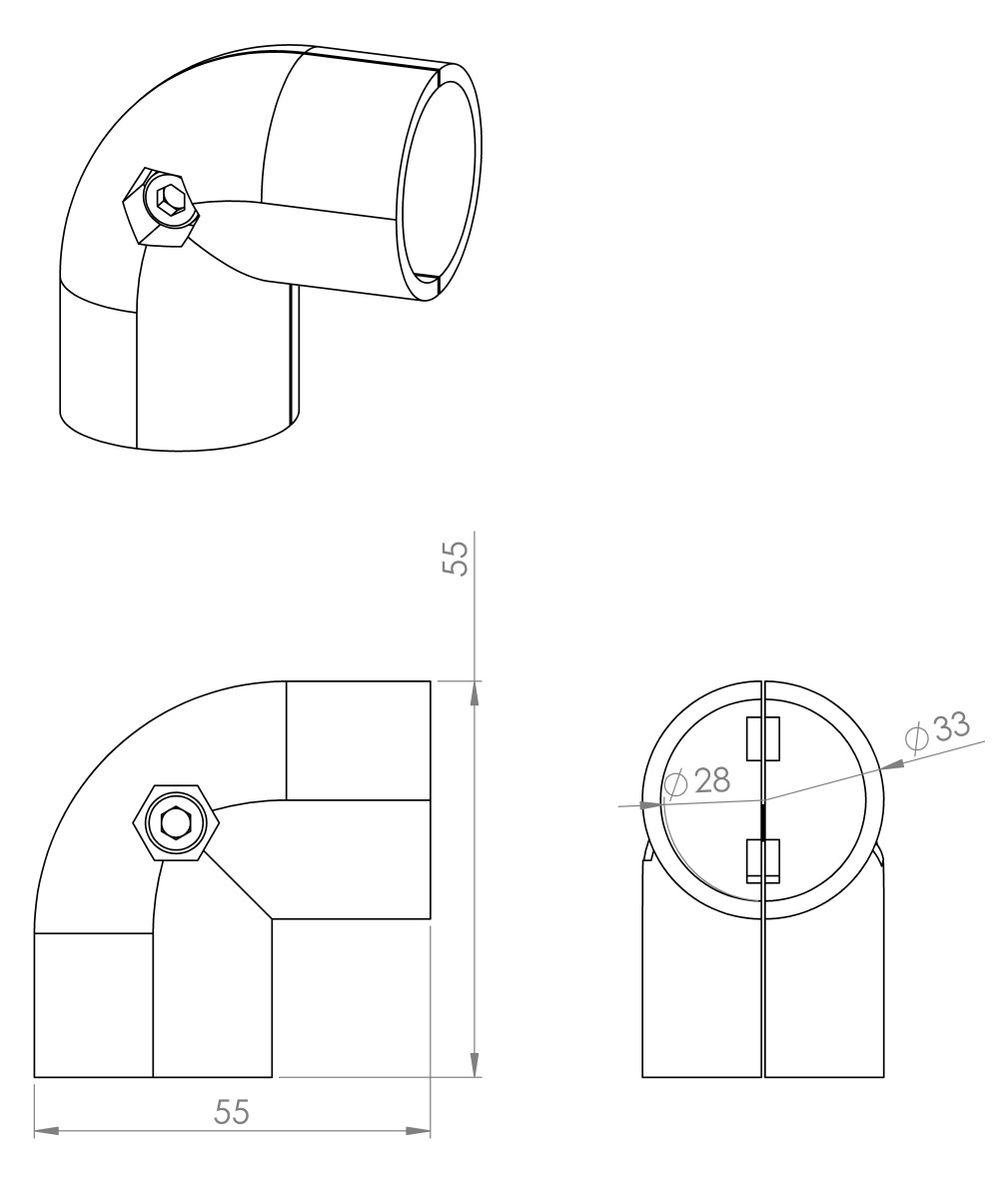

Technische Daten

• Produkttyp: Verbinder für Rohrkonstruktionen
• Verbindertyp: Winkelverbinder 90°
• Kompatibler Außendurchmesser: 28 mm
• Einstecktiefe des Rohres: 23 mm
• Anzahl der Rohraufnahmen: 2
• Winkel zwischen den Rohren: 90°
• Kompatibilität: silberne und schwarze runde Aluminiumprofile Ø28 mm
• Konstruktionssystem: Leanpipe 28 mm
• Montagezubehör: im Lieferumfang enthalten

Die zulässige Belastung der fertigen Konstruktion hängt nicht nur vom Verbinder selbst ab, sondern auch von der Länge der Rohre, der Anzahl der Stützen, der Anordnung der übrigen Verbinder und der Nutzung des gesamten Systems. Vor der Verwendung muss die Stabilität aller Verbindungen überprüft werden.

Der 90°-Winkelverbinder Ø28 mm für Aluminiumrohre ist eine funktionelle Lösung zum Aufbau von Ecken in modularen Leanpipe-Konstruktionen. Die Einstecktiefe von 23 mm, die Kompatibilität mit silbernen und schwarzen Rundprofilen und das mitgelieferte Montagezubehör ermöglichen eine schnelle Herstellung einer kompletten Verbindung, die später umgebaut werden kann.
