Schnellspannverbinder 0 Grad

Schnellspannverbinder 0 Grad – interner Schnellverbinder für Aluminiumprofile (Nuten bleiben frei)

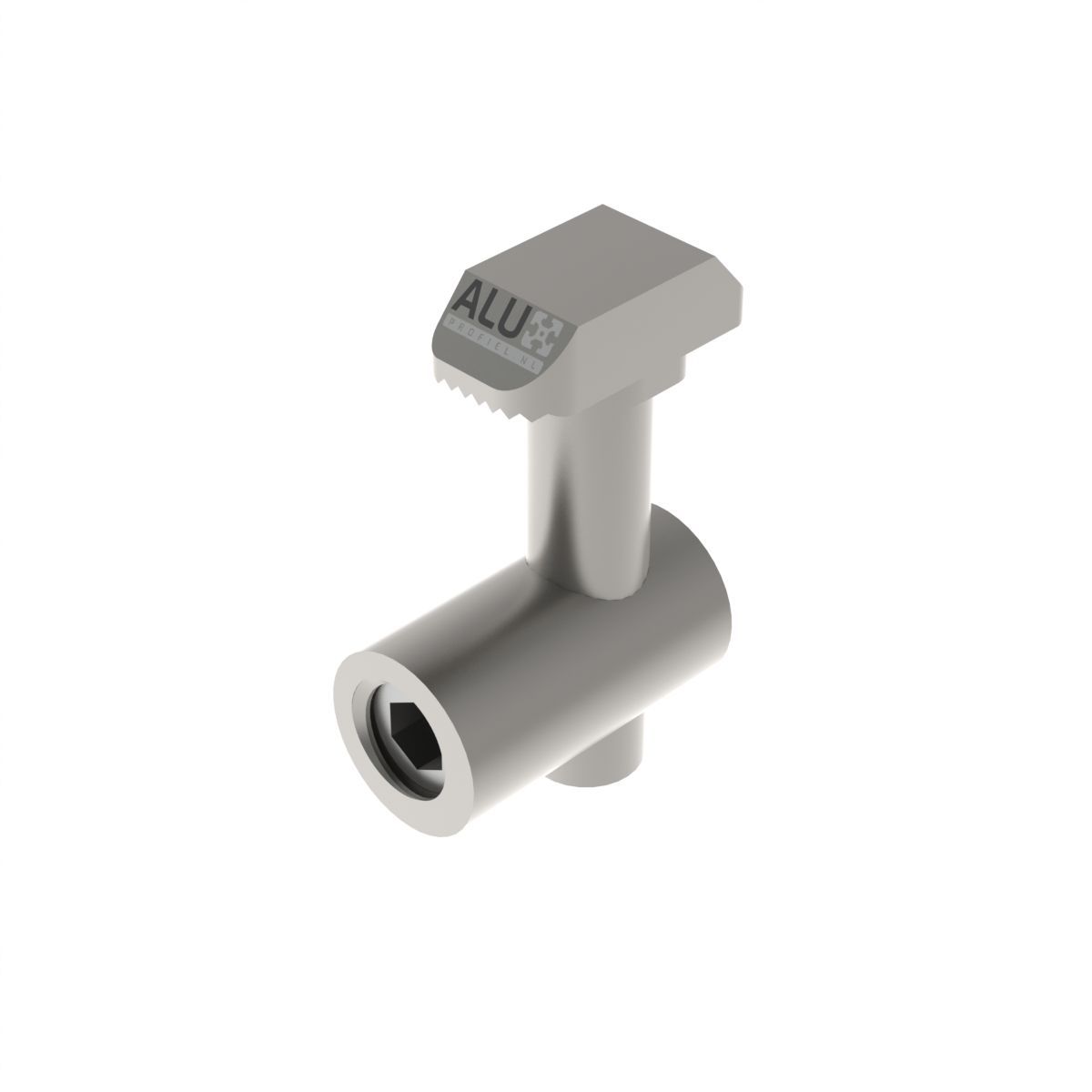

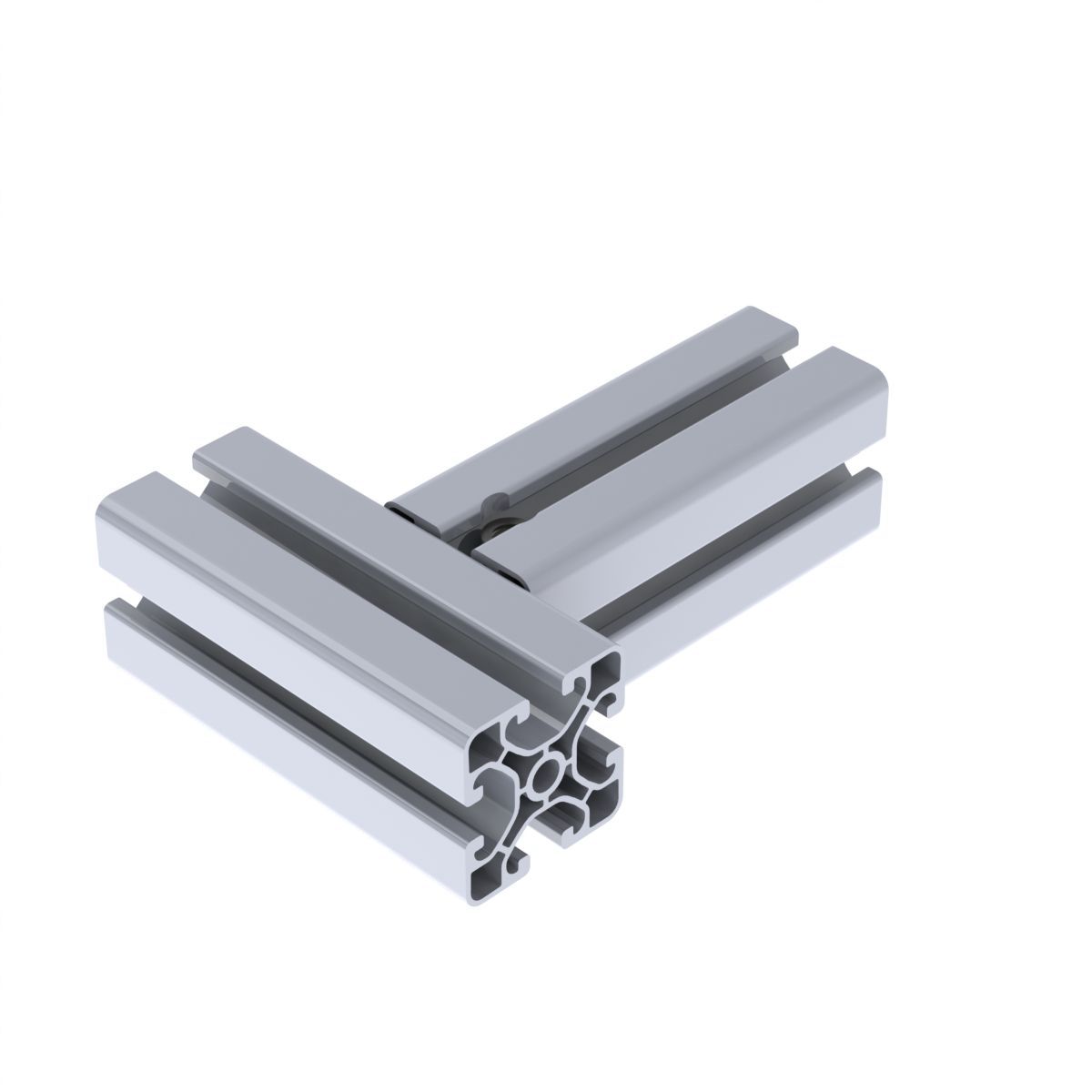

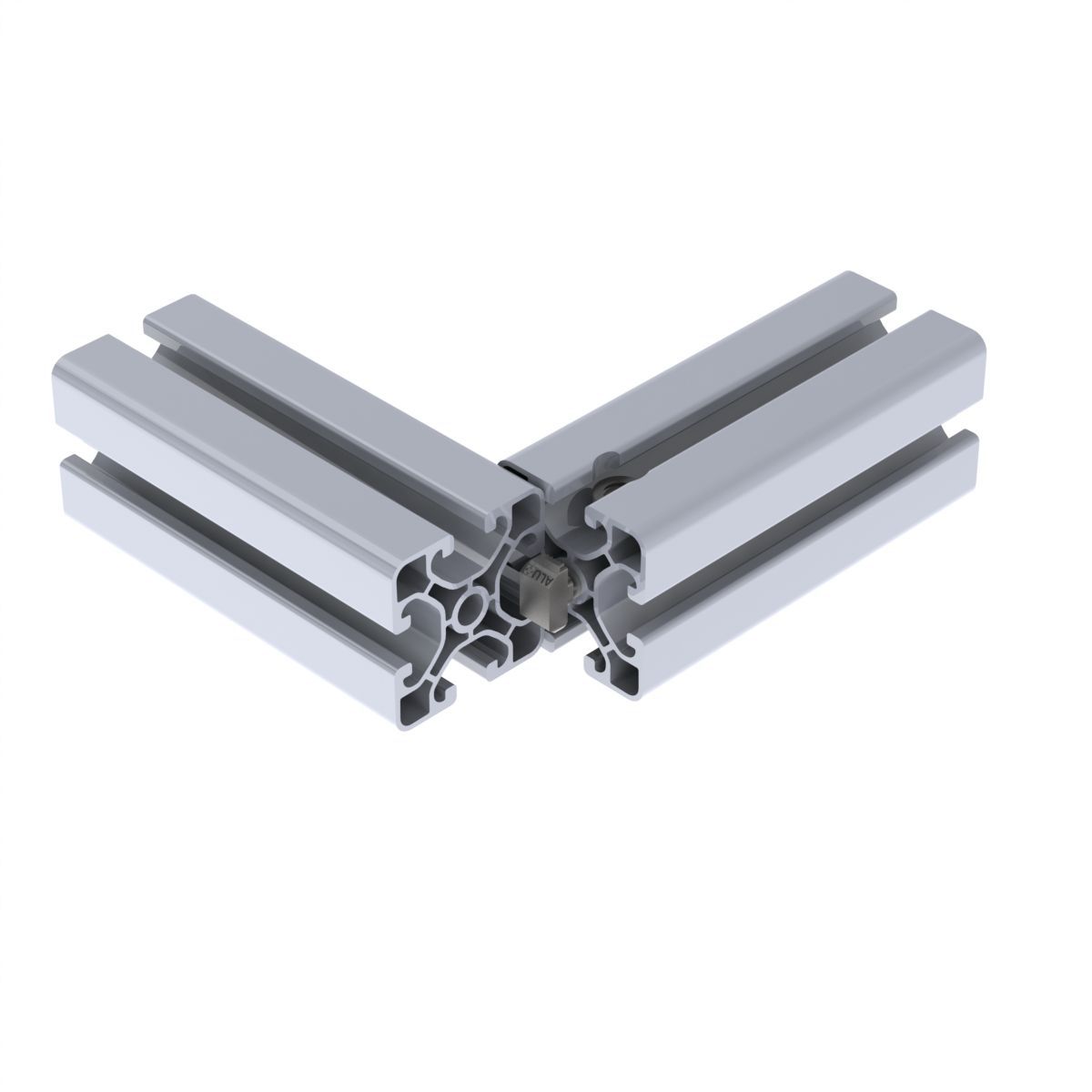

Der Schnellspannverbinder 0 Grad ist ein kompakter Innenverbinder für die schnelle und saubere Montage von Aluminiumprofil-Konstruktionen. Für die Montage ist eine Zugangsbohrung Ø11 mm in einem Profil erforderlich – dafür bietet der Verbinder einen entscheidenden Vorteil: die übrigen T-Nuten bleiben vollständig frei. So können die Nuten weiterhin für die Befestigung von Platten, Paneelen, Haltern, Sensoren, Kabelhaltern oder Zubehör genutzt werden.

Da der Verbinder größtenteils im Profil sitzt, entsteht eine aufgeräumte Optik mit minimal sichtbarer Hardware. Ideal für Maschinenrahmen, Schutzeinhausungen, Arbeitsplätze, Automatisierungskonstruktionen und allgemeine Profilrahmen, bei denen eine zuverlässige Verbindung gewünscht ist, ohne Nuten zu blockieren.

Montage (Profilbearbeitung erforderlich)

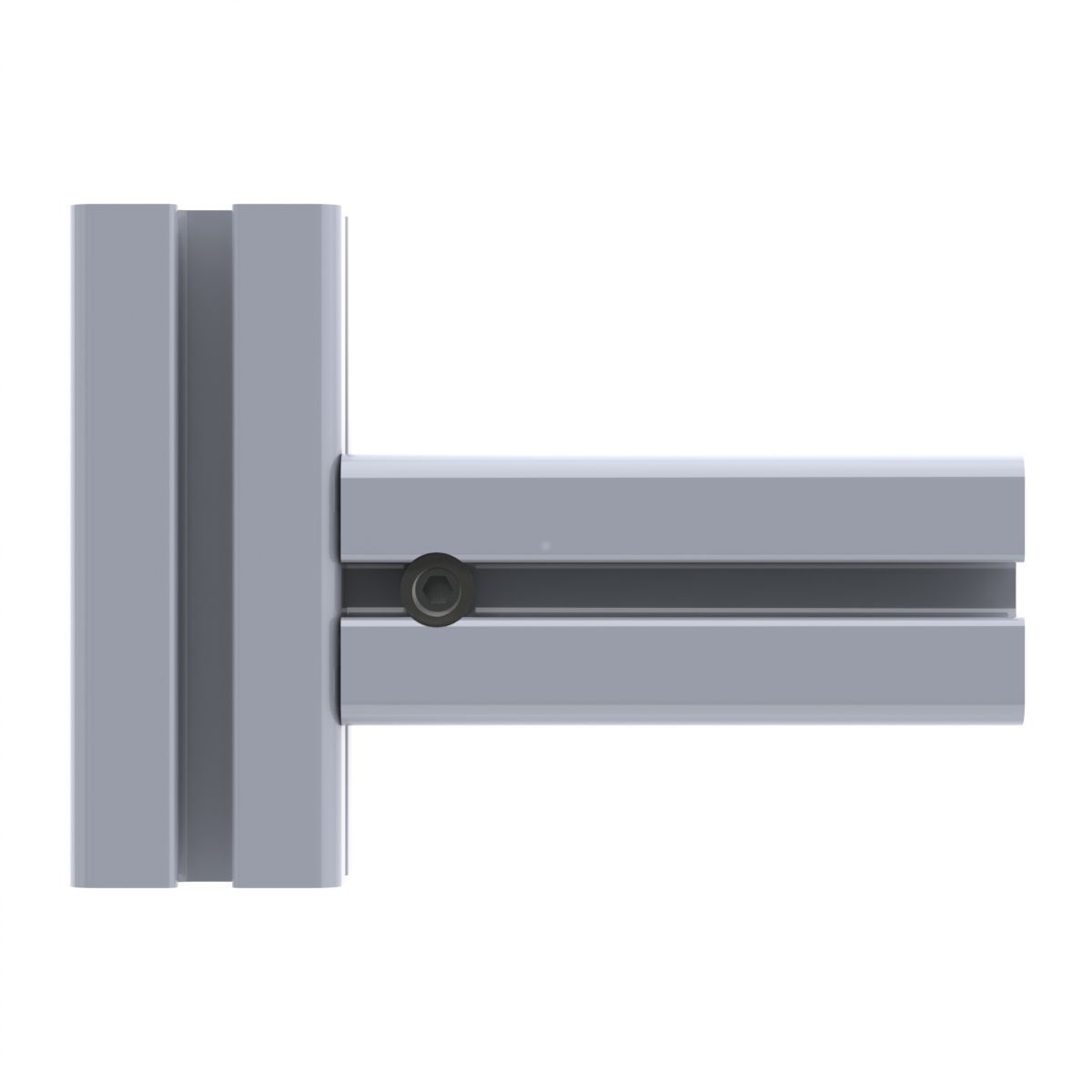

Für die Montage müssen Sie eine Zugangsbohrung Ø11 mm in das Profil bohren oder fräsen. Die Position der Bohrung entlang des Profils ist vom Profilsystem abhängig (Profilgeometrie und Position des Verbinders). Der Verbinder wird eingesetzt und über die Zugangsbohrung mit einem Inbusschlüssel angezogen. Beim Anziehen verriegelt er in der Nut und klemmt die Verbindung sicher.

Warum ein Zentralverbinder?

• Hält T-Nuten frei für spätere Montage
• Saubere Optik: interne Verbindung mit wenig sichtbarer Hardware
• Schnelle Montage nach vorbereiteter Bohrung
• Ideal für modulare Konstruktionen, bei denen Zubehör in der Nut beweglich bleiben soll

0°- und 90°-Version

Dies ist die 0-Grad-Version. Eine 90-Grad-Version ist ebenfalls verfügbar – für rechtwinklige Verbindungen mit dem gleichen Vorteil, dass die Nuten frei bleiben.
