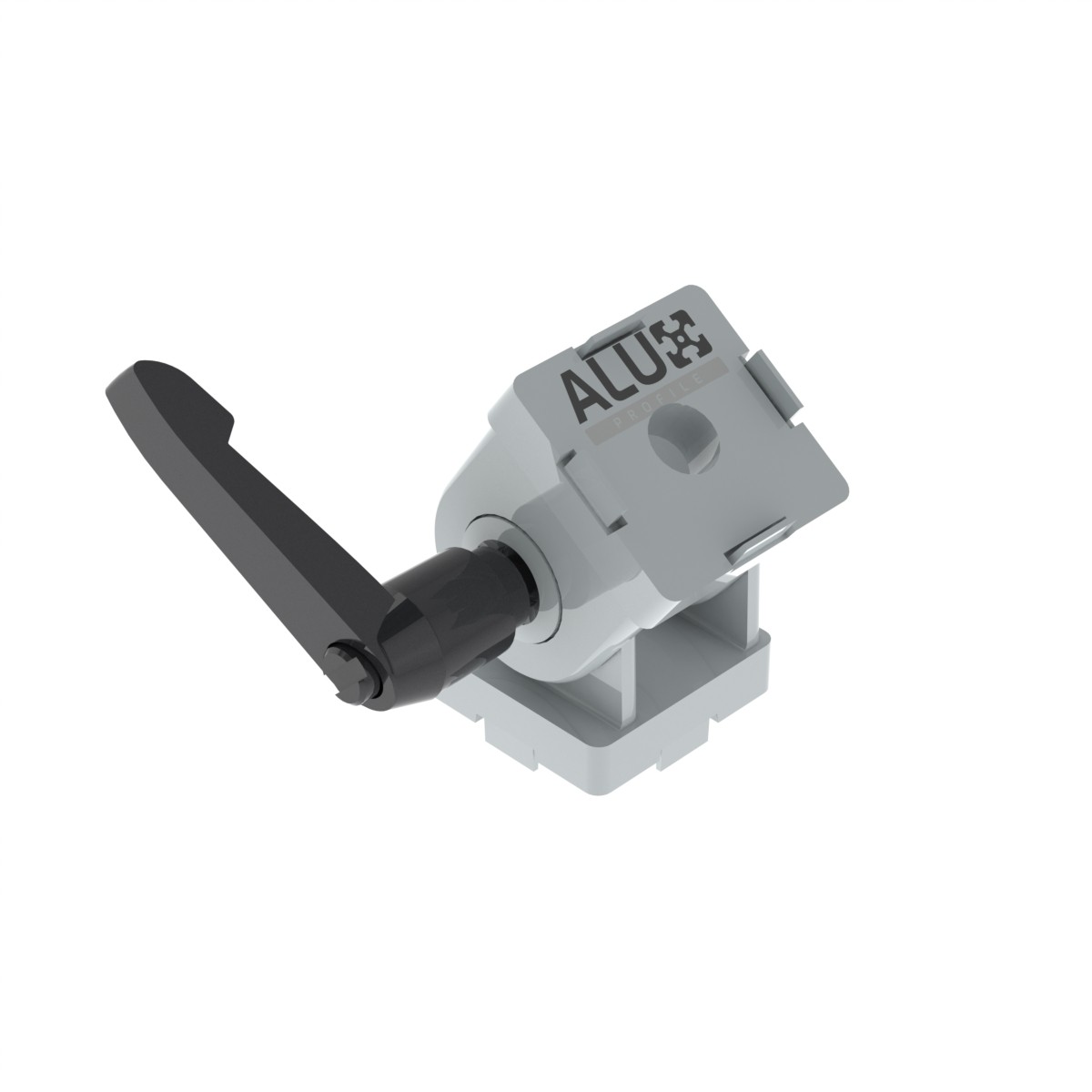

Gelenk 30 mit Spannhebel – für 30-Serie Nut-8 Aluminiumprofile

Das Gelenk 30 mit Spannhebel ist ein verstellbares Scharnier für 30 mm Aluminiumprofilsysteme mit Nut 8. Es ermöglicht das Schwenken zweier Profile oder eines Profils mit Platte und das sichere Fixieren des gewünschten Winkels — ideal für verstellbare Schutzeinrichtungen, Klapprahmen, Monitorarme, Klappen und Vorrichtungen.

Hauptvorteile

• Verstellbar mit Arretierung: Der integrierte Spannhebel ermöglicht einfaches Einstellen und sicheres Fixieren des Winkels — ideal für wiederholbare Positionierungen.
• Großer Öffnungswinkel: Ca. 182° für flache und gefaltete Positionen.
• Robuste Ausführung: Zinkdruckgusskörper; Spannhebel aus glasfaserverstärktem Polyamid (PA-GF) für langlebige Nutzung.
• Kompaktes Design: Entwickelt für 30-Serie Nut-8 Profile; saubere Optik ohne sperrige Halterungen.

Systemkompatibilität

Geeignet für Profil 30 (30×30) mit Nut 8. Standardmontage erfolgt in der Profilschiene; manche Varianten erlauben auch Endmontage (mit Gewinde).

Dieses Gelenk ist vollständig kompatibel mit BSB-, BSP-, B-Type- und BOSCH Rexroth-Profilsystemen mit Nut 8 und passt somit in die meisten europäischen 30-Serie Rahmenkonstruktionen.

Typische Anwendungen

• Verstellbare Schutzabdeckungen, Deckel und Klappen
• Kippbare Vorrichtungen, Prüf- und Montagegestelle
• Klapprahmen, Ausleger und Haltearme
• Monitorhalterungen, leichte Geräteaufbauten

Funktionsweise

1. Montieren Sie beide Gelenkteile an den Profilen (Profil–Profil oder Profil–Platte) mit Nut-8 Schraubverbindungen.
2. Stellen Sie den gewünschten Winkel ein (bis ~182°) und spannen Sie den Hebel an, um die Position zu sichern.
3. Lösen Sie den Hebel zum Nachjustieren; anschließend wieder fixieren.

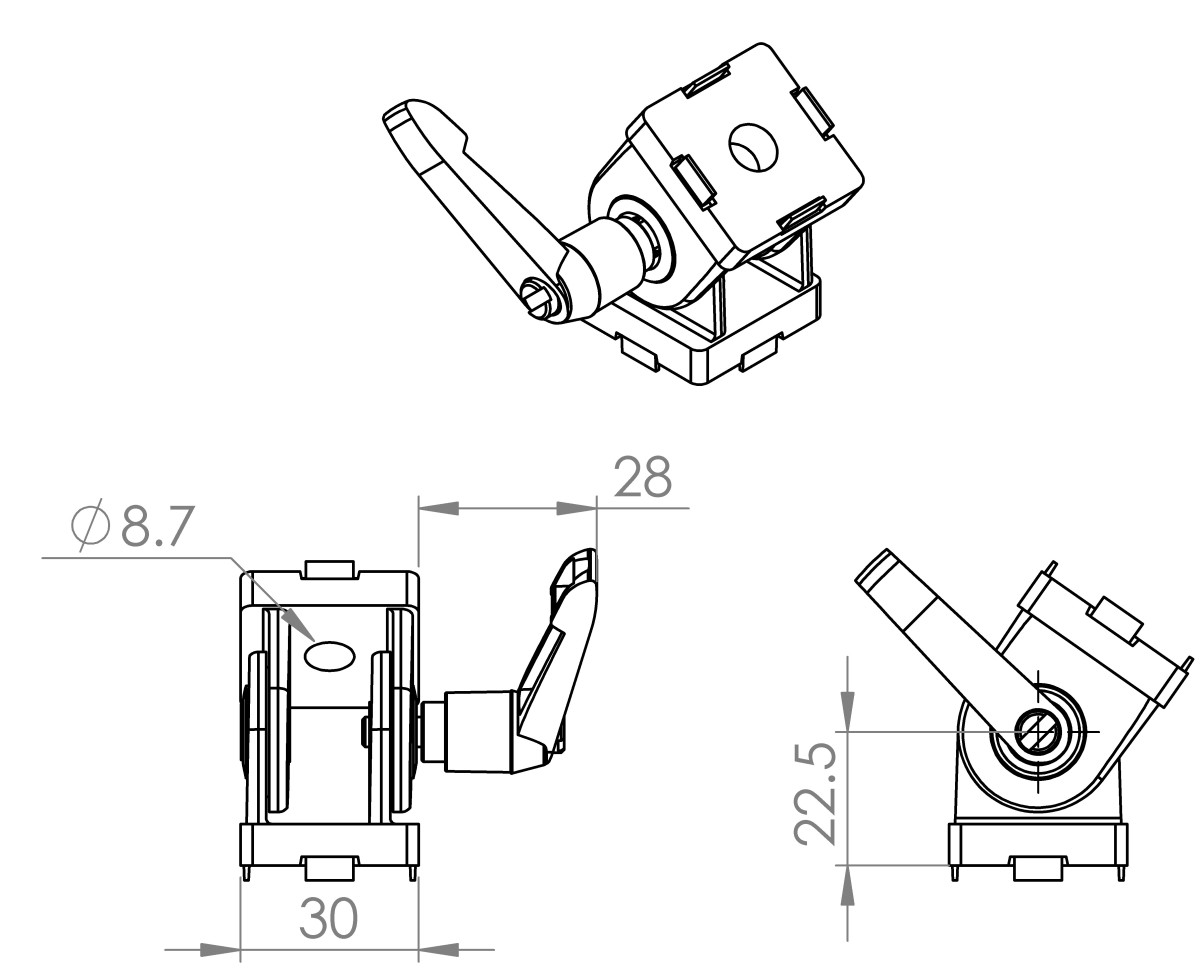

Technische Daten

• Artikelnummer: TC1-30-Handle (Gelenk 30 mit Spannhebel)
• Profil/Nut: 30-Serie, Nut 8
• Öffnungswinkel: ~182°
• Bohrung ØD: ~8,3 mm
• Material: Zinkdruckguss; Hebel aus PA-GF
• Gewicht: ca. 156 g

Lieferumfang

• Gelenk mit Spannhebel

Warum dieses Gelenk?

Im Vergleich zu festen Winkeln oder einfachen Scharnieren ermöglicht ein verriegelbares Gelenk eine schnelle, werkzeuglose Winkeleinstellung mit sicherer Fixierung — ideal für 30-Serie oder kompatible B-Type/BOSCH Konstruktionen.
