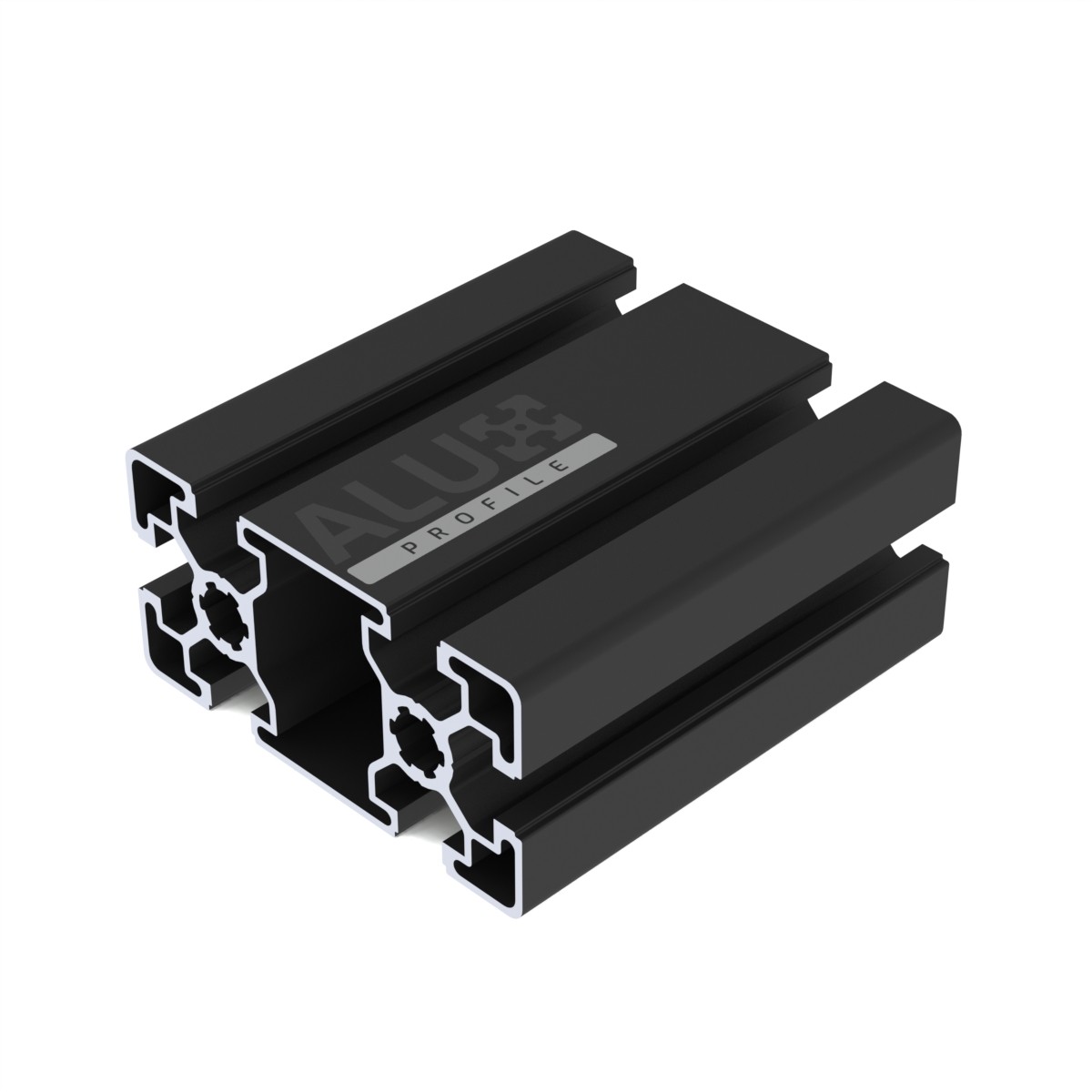

Aluminium Nutprofil 4590 Schwarz
Konfigurieren Sie Ihr Produkt

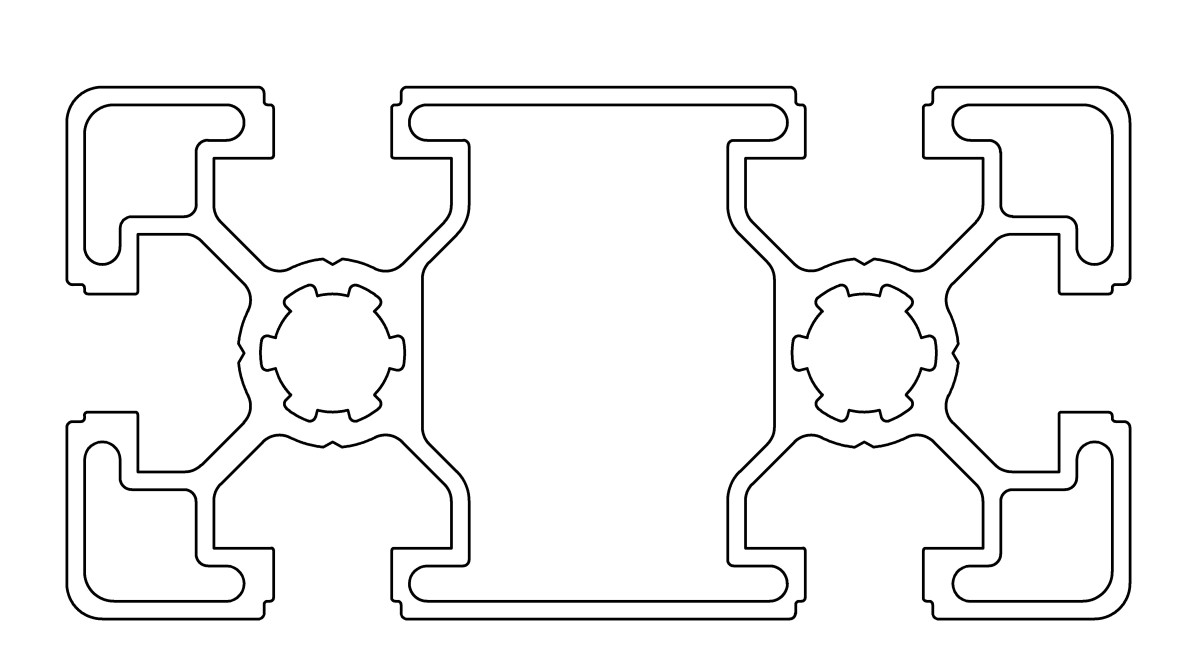

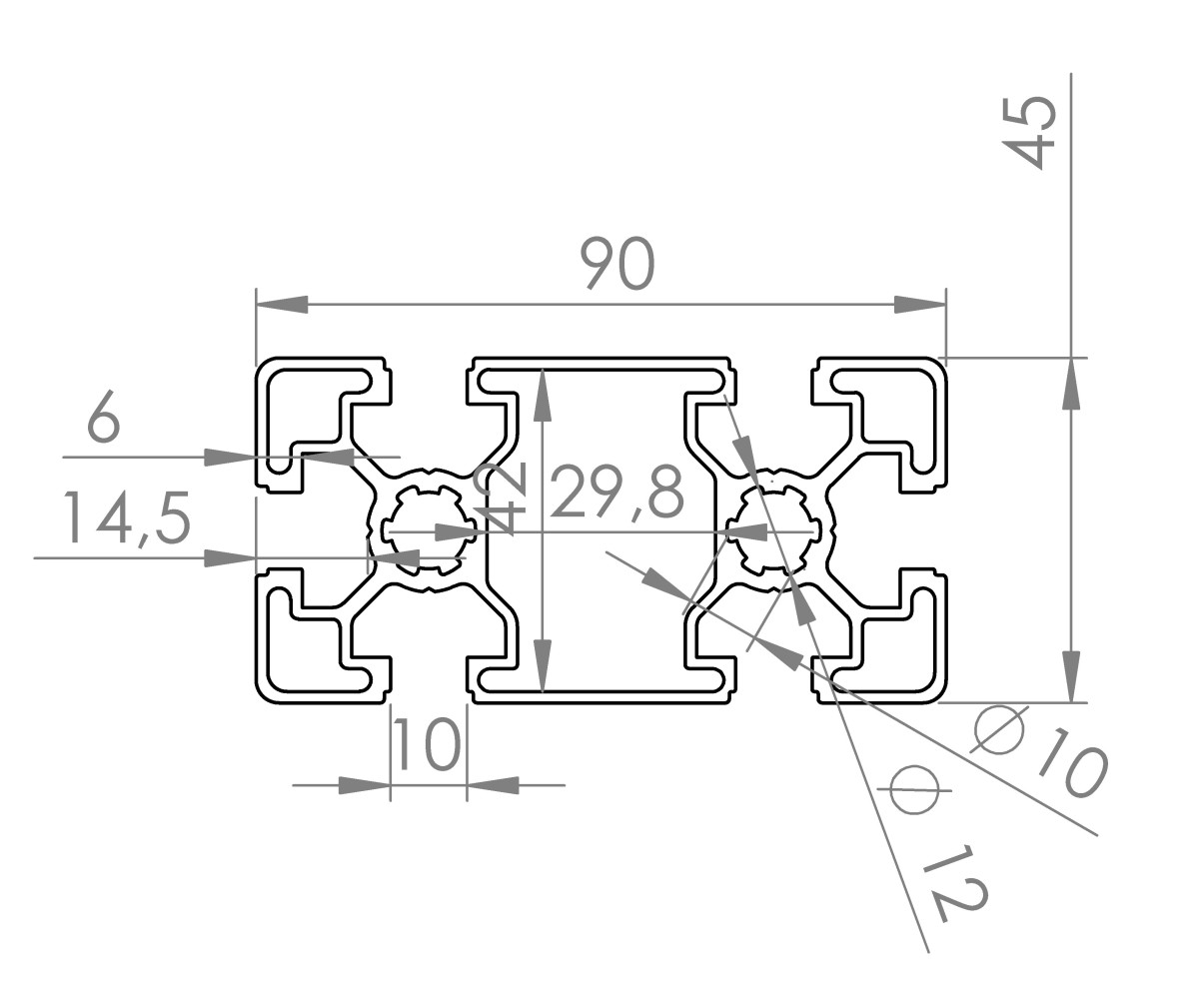

Unser Aluprofil 4590 (45x90) ist 45mm breit und 90mm hoch. Es hat 6 Nuten mit einer Breite von 10 mm sowie einer Nut tiefe von 14.5 mm. Der Kern eignet sich zur Aufnahme von ein M12 Gewinde. Das Profil ist in Schwarz eloxiert.
Dieses Aluminium Nutprofil ist Kompatibel mit Bosch, BSB, BSP und B-type Profilen im 45-Raster, wie zum Beispiel 4545 (45x45), 4590 (45x90) und weitere Profilen.
|
Aluminium Nutprofilen Typ |
BOSCH, BSB, BSP, B-Type |
|
Aluprofil Nut |
10mm |
|
Aluprofil Raster |
45mm |
|
Aluprofil Abmessung |
45x90 mm |
|
Nutmaß |
10mm -0/+0,3mm |
|
Kernbohrung |
10mm -0.2/+0.2mm |
|
Aluprofil Zuschnitte |
Länge -1/+1mm |
Specificaties
Anhänge
 |
4590.step |
Technische Daten
|
Aluprofil Oberfläche |
|
|
Eloxal |
E6C35 (Schwarz) 10-15 µm |
|
Normierung |
|
|
Material |
3.1 auf anfrage |
|
Mechanische Eigenschaften |
|
|
Bezeichnung |
EN-AW 6063 |
|
Zustand |
T66 |
|
Elastizitätsgrenze |
Rp0.2>=200 [N/ mm2] |
|
Zugfestigkeit |
Rm>=245 [N/ mm2] |
|
Kriechen (Retardation) |
A >= 8 [%] |
|
Kriechen (Retardation) |
A5 0mm>= 6 [%] |
|
Härte |
>= 80 [HB] |
|
Flächenberechnung |
|
|
Fläche |
925.76 [mm2] |
|
Massenmittelpunkt X |
45,00 [mm] |
|
Massenmittelpunkt Y |
22,25 [mm] |
|
Flächenträgheitsmoment |
Ix 189589,00 [mm4] |
|
Flächenträgheitsmoment |
IY 772906,00 [mm4] |
|
Widerstandsmoment |
Wx 8427,10 [mm3] |
|
Widerstandsmoment |
Wy 17178,80 [mm3] |
|
Nominal Gewicht |
2,5 [kg/m] |
Durchbiegungsrechner
Aluminiumprofil Durchbiegungsrechner
Dieses Tool liefert ungefähre, theoretische Ergebnisse, die in der Praxis nicht garantiert oder reproduzierbar sind.
Aluminiumprofil-Konfigurationen
Beidseitig frei aufliegendes Profil
Kragarmprofil
Beidseitig fixiertes Profil
