Alux

Aluminium Nutprofil 3030

Artikelnummer 3030
100 + Auf Lager
5,99 4,95ohne MwSt
Konfigurieren Sie Ihr Produkt
Gesamtpreis pro Stück 0,00

Beschreibung
Technische Daten
Anhänge

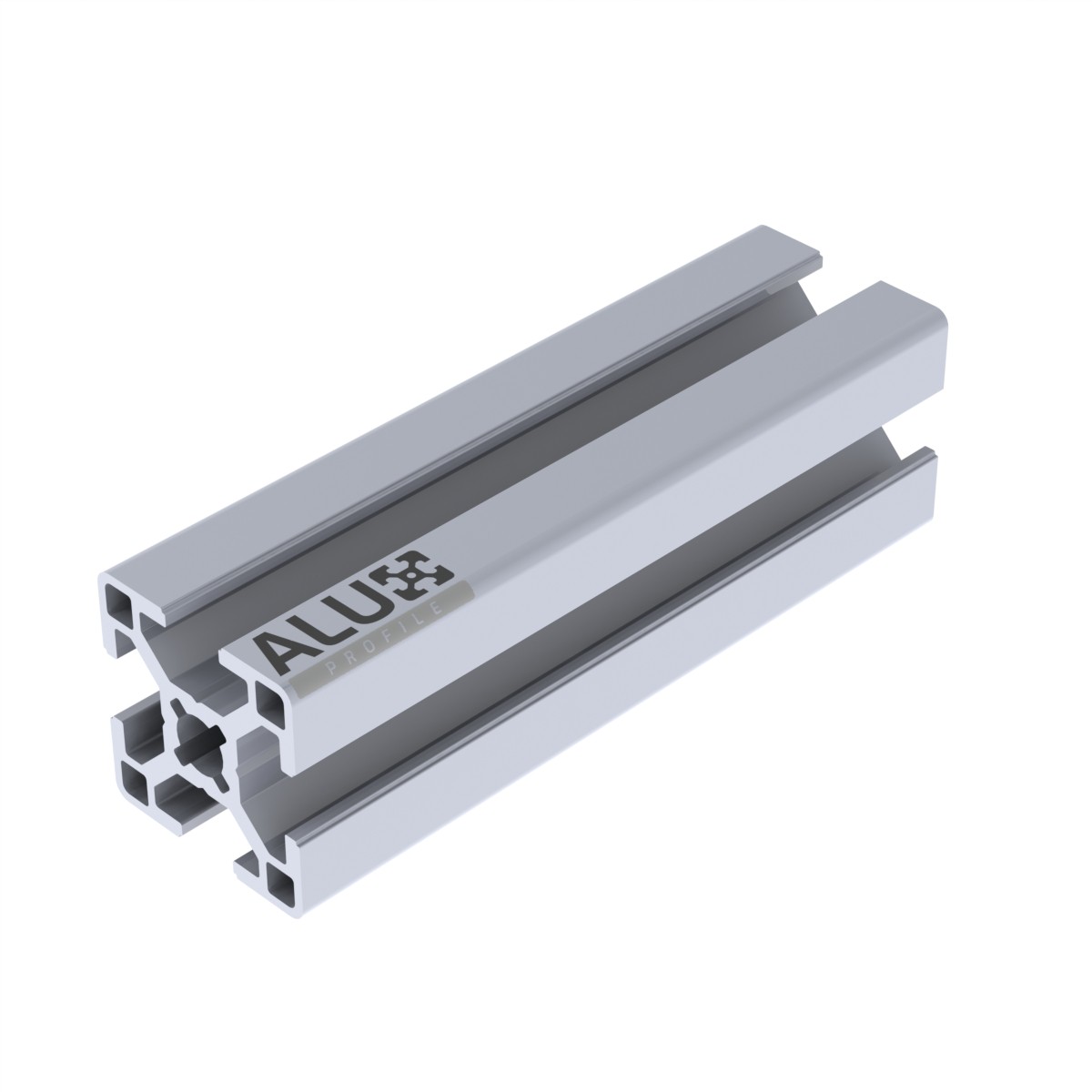

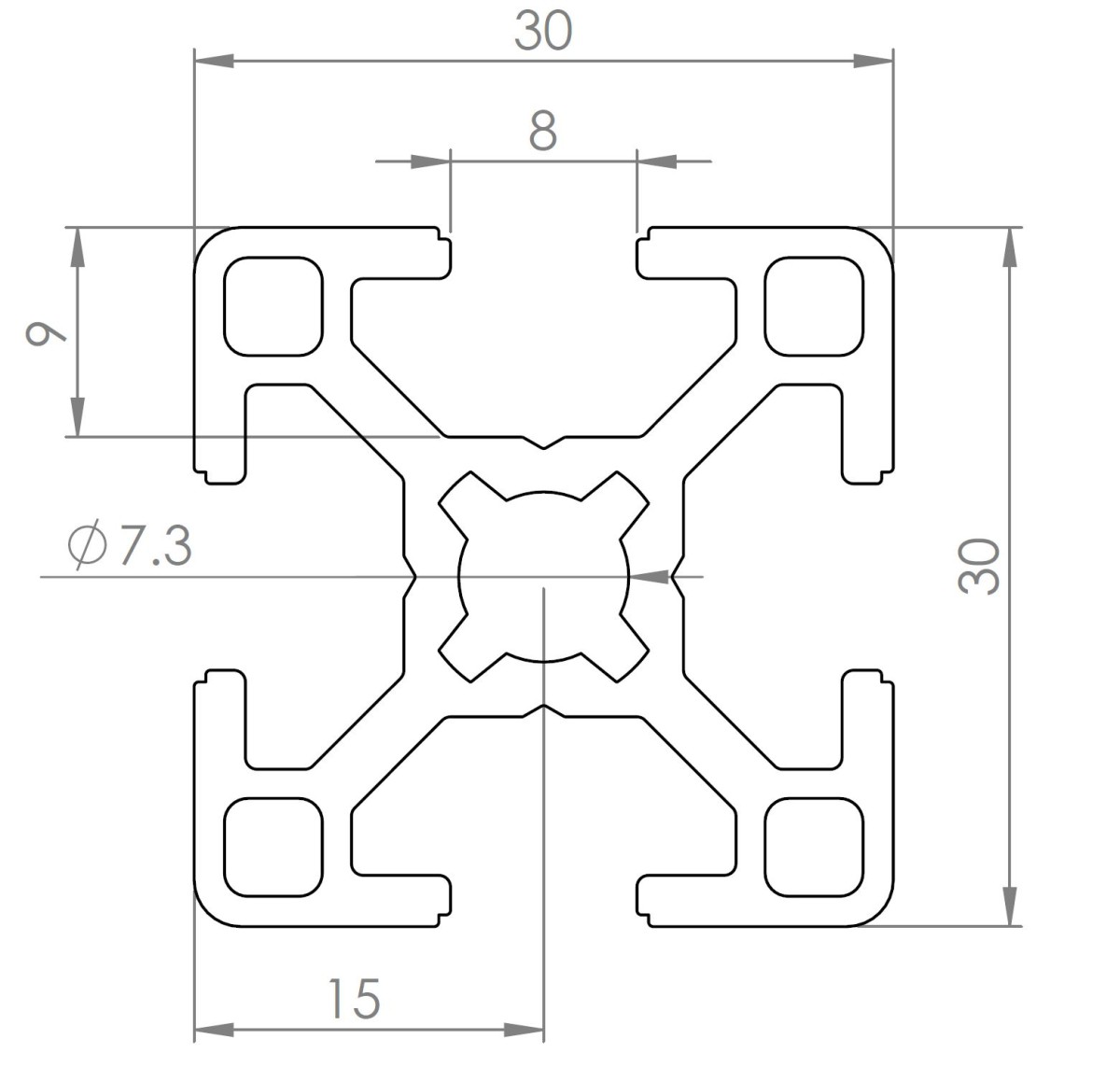

Unser Aluprofil 3030 (30x30) ist 30 mm breit und 30mm hoch. Es hat 4 Nuten mit einer Breite von 8 mm sowie einer Nut tiefe von 9 mm. Der Kern eignet sich zur Aufnahme von ein M8 Gewinde. Das Profil ist in Silber eloxiert.

Dieses Aluminium Nutprofil ist Kompatibel mit Bosch, BSP, BSB, B-Type Profilen im 30-Raster, wie zum Beispiel 3030 (30x30), 3060 (30x60) und weitere Profilen.

Aluminium Nutprofilen Typ

 Bosch, BSP, BSB, B-Type

Aluprofil Nut

 8mm

Aluprofil Raster

 30mm

Aluprofil Abmessung

 30x30 mm

Nutmaß

 8mm -0/+0,3mm

Kernbohrung

 6.8mm -0.2/+0mm

Aluprofil Zuschnitte

 Länge -1/+1mm

Material
Aluminium
Farbe
Silbergrau
Ausführung
Eloxiert
Profilraster
30
T-Nut
8mm - 30 Raster
3661_20181205153004_3030x100 CAD.zip

Aluprofil Oberfläche

Eloxal

 E6EV1 (Mat Silber) 10-15 µm

Normierung

Material

 3.1 auf anfrage

Mechanische Eigenschaften

Bezeichnung

 EN-AW 6063

Zustand

 T66

Elastizitätsgrenze

 Rp0.2>=200 [N/ mm2]

Zugfestigkeit

 Rm>=245 [N/ mm2]

Kriechen (Retardation)

 A >= 8 [%]

Kriechen (Retardation)

 A5 0mm>= 6 [%]

Härte

 >= 80 [HB]

Flächenberechnung

Fläche

 311,00 [mm2]

Massenmittelpunkt X

 15,00 [mm]

Massenmittelpunkt Y

 15,00 [mm]

Flächenträgheitsmoment

 Ix  26803,90 [mm4]

Flächenträgheitsmoment

 IY 26803,90 [mm4]

Widerstandsmoment

 Wx 1787,00 [mm3]

Widerstandsmoment

 Wy 1787,00 [mm3]

Nominal Gewicht

 0.843 [kg/m]
